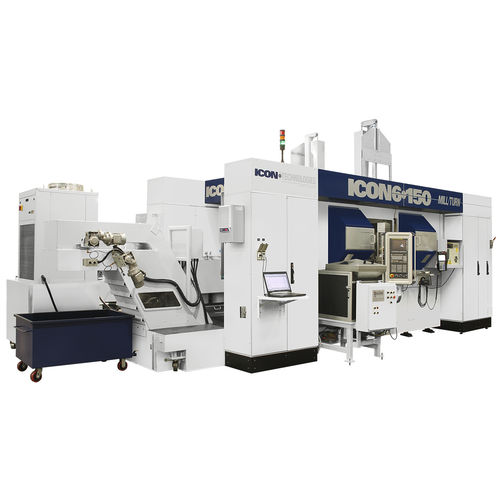

Centro de usinagem CNC de 4 eixos ICON 6-150

verticalpara açopara aço inoxidável

O ICON 6-150 concebido com quatro estações de maquinação e duas estações de carga/descarga dedicadas, o ICON foi desenvolvido em torno de princípios de maquinação flexíveis. Equipada com uma mesa de seis posições, transporta as paletes para quatro módulos de maquinagem para um corte rápido e de ultraprecisão. Estas quatro estações de corte produzem uma maquinação de 5 lados com interpolação de 4 eixos; 6 lados se a estação inativa for utilizada para a inversão da peça de trabalho. Estas vantagens, aliadas à flexibilidade do ICON, criam uma solução altamente inovadora para produzir peças completas, com tempos de ciclo rápidos e um acabamento superficial superior. O design exclusivo do ICON 6-150 combina os princípios do centro de maquinação flexível com a filosofia de produção de transferência rotativa da Hydromat. O resultado é um centro de maquinação robusto com extrema versatilidade. DRIVES INDEX - Quantidade de accionamentos de índice: 4 posições Velocidade de indexação: 0,9 segundos para 180° Rotação: 360.000x0.001° Velocidade máxima de rotação: 5.000rpm TROCADOR DE PALETES - Acionamento direto através de motor Fanuc Torque Quantidade de paletes: 6 Índice simples (6 x 60°) Indexação dupla (3 x 120°) Tempo de Indexação da Mesa: 3,5 segundos TROCADOR DE FERRAMENTAS Comprimento máximo da ferramenta: 140 mm (5,5 in) Diâmetro máximo: 45 mm (1,8 pol.) SISTEMA DE REFRIGERAÇÃO - 30μm de alta pressão Até 80bar através do fuso Meios permanentes auto-limpantes 75μm baixa pressão Meio filtrante de papel ou de cartucho CONTROLOS / TENSÕES - Controlo: Fanuc 30i Accionamentos: Fanuc 30i Tensão principal: 480V @ 60 Hz
