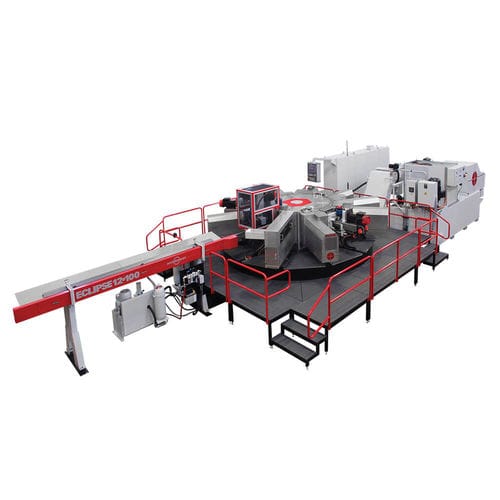

Máquina transfer rotativa Eclipse 12-100
CNC12 posiçõesde alta precisão

Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão
Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão
Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão - imagem - 2
Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão - imagem - 3
Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão - imagem - 4
Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão - imagem - 5
Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão - imagem - 6
Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão - imagem - 7
Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão - imagem - 8
Máquina transfer rotativa - Eclipse 12-100 - Hydromat - CNC / 12 posições / de alta precisão - imagem - 9
Guardar nos favoritos
Comparar


Características

Tipo
rotativa
Tipo de controle
CNC
Número de posições
12 posições
Outras características
multifuso, para usinagem, com carga/descarga automática, de alta precisão, de barras, de eixo horizontal, de 3 eixos, de 4 eixos

Descrição

A nova Eclipse 12-100 é uma nova conceção do famoso conceito de máquina de transferência rotativa multi-fuso Hydromat com todos os novos componentes. Possui uma estrutura de ferro fundido resistente com 2 m de diâmetro, quase o dobro do tamanho da tradicional máquina Hydromat de 12 estações. Esta plataforma de máquina oferece múltiplos fusos de ferramentas numa única área de implantação integrada com um sistema de gestão de aparas e de refrigeração. A carga/descarga robotizada com inversão automática oferece uma capacidade de maquinação de seis lados em aplicações de carregamento de barras e peças em bruto. Cada um dos 12 módulos de fuso de ferramentas possui capacidade de 3 ou 4 eixos com todos os fusos servo eléctricos e componentes de alta tecnologia, tais como guias lineares resistentes para uma elevada precisão e grandes diâmetros de rolamentos para uma maior estabilidade, que permitem um corte mais suave a velocidades mais elevadas. O controlo CNC Eclipse tem capacidade de mapeamento de fixações para uma precisão excecional de estação para estação. Concebidos para serem excecionalmente rígidos, estes módulos foram concebidos com peças fundidas robustas para propriedades superiores de amortecimento de vibrações e máxima precisão. O Eclipse oferece um elevado grau de flexibilidade de maquinação derivado da experiência em engenharia aliada a um conceito visionário, o tipo de pensamento criativo que produziu este Centro de Maquinação Rotativo superior para produção de pequenos e grandes lotes. Características Até cinco unidades de fuso de ferramenta vertical disponíveis como opções Controlo CNC FANUC 30iB e interface pendente do operador com ecrã tátil Mesa de indexação equipada com acoplamento de anel Hirth que proporciona precisão de indexação e repetibilidade Tempo de indexação da mesa: 0,9 segundos Sistemas de fixação de pinças Hainbuch e de mandris de mesa de troca rápida

---
