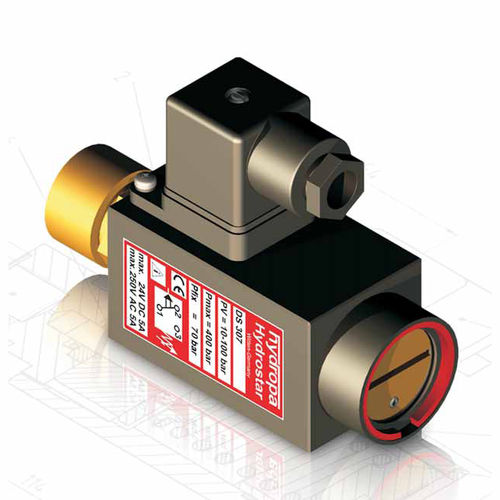

Pressostato de pistão DS-307 / 302 series

para óleo

FUNÇÃO As funções de interruptor da pressão com base no princípio da pistão-mola. O microinterruptor (2) é atuado se a pressão se encontra abaixo do configurado valor. Os atos do pistão (6) contra a placa da mola (5) quando a pressão se acumular. Isto apoia-se contra a compressão contínuo-ajustável mola (4). Transferências do pistão (6) a força de na placa da mola (5) quando configurado a pressão é alcançada no bocal (7), permitir microinterruptor (2) e provocação de um sinal elétrico. A pressão ser monitorado é determinada pelo tensão do preload da mola (4). O ajuste é conseguido girando o elemento de ajuste (3). A rotação no sentido contrário às agulhas do relógio reduz o interruptor pressão, ao girar em um sentido sentido horário aumenta a pressão de comutação. O ajuste o elemento (3) é fixado com o parafuso de fixação. a parada mecânica impede a mola de compressão (4) da apreensão devido ao gerencio excessivo.
