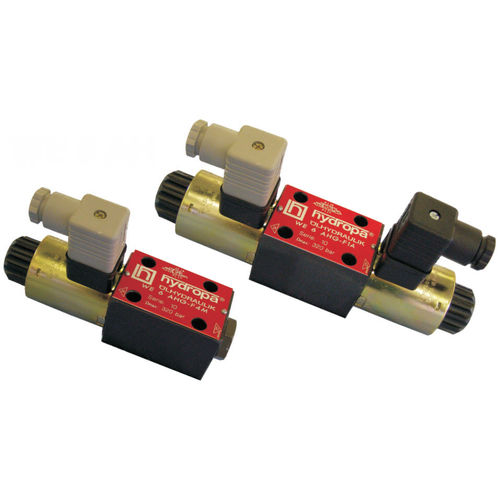

Válvula direcional hidráulica spool WE6AH

de acionamento manualacionada por solenoide

NÓS AH válvula de controle 6 direcional consistimos principalmente de um corpo de válvula (1), um carretel do controle (5) com os dois que centram-se molas (4) e ou um ou dois solenóides de funcionamento (2+ 3), dependendo da aplicação. As válvulas de controle direcional three-position são cabidas com dois solenóides e duas molas. Direcional Two-position as válvulas de controle têm um ou outro um solenóide e um retorno saltam ou dois solenóides e um conjunto do retém. O carretel do controle (5) é desloc de sua posição inicial em a posição de fim exigida por meio dos solenóides (2 + 3). Isto permite o sentido de fluxo exigido, de P a de A ou de B. Desenergizando o solenóide o carretel retorna ao centro ou posição do offset. Os solenóides do funcionamento são solenóides da C.C. Para a fonte da C.A. os solenóides são fornecidos com um retificador, que seja integrado diretamente nos conectores (6+7) ou no interior bobina. Os conectores podem ser girados por 90°. Afrouxando a porca (8) os solenóides podem ser girados perto 360° ou substituído sem interferir com alguns selos do válvula. No caso do mau funcionamento ou da falha de poder, o carretel do a válvula pode ser desloc pela ultrapassagem manual (9). O tratamento de superfície básico do corpo de válvula (1) é o fosfato revestiu e os solenóides (2 + 3) são zinco revestido.
