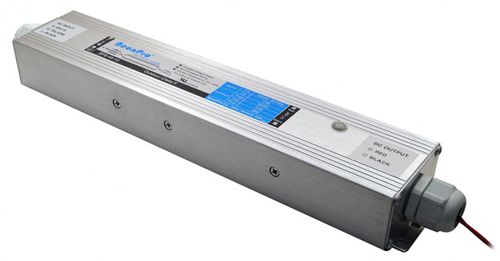

Fonte de alimentação elétrica CA/CC SPS series

com saída simplescom duas saídaschaveada

- Desenho estreito autónomo, ligação de cabos no interior - UL reconhecida ao ar livre classe 2 - Classificação IP64 - Para aplicações de Sinalização LED Iluminação Arquitectónica LED Iluminação desportiva LED Iluminação com cabeça Cobra LED Características -Em conformidade com a UL1310,Classe 2; -Saída de tensão constante; -Para aplicações exteriores ou interiores; -Adequado para instalação numa pista de cabos; -Temperatura ambiente:-25~+40 Guia de Instalação Instalação típica Fornecimentos necessários: Passo 1: Montar as placas traseiras com os acessórios à prova de líquidos, passar o cabo PLTC e fazer as ligações em conformidade. Apertar os parafusos e os acessórios para evitar fugas (Fig. 3) Passo 2:Colocar a fonte de alimentação LED na pista de corrida e montar com parafusos. (Fig.4) c.Instalação sem caixas de junção para utilização em interiores: Seguir o Passo 1 em "Instalação numa pista de decolagem" e montar com parafusos. d. Instalação com caixas de junção para utilização em interiores: Passo 1: Montar a caixa de junção na parede com parafusos. Passo 2: Montar as placas traseiras com os acessórios à prova de líquidos, puxar o cabo de entrada AC através do lado de saída DC, passar o cabo PLTC e fazer as ligações em conformidade. Utilizar parafusos para montar as duas placas posteriores na caixa. Colocar a conexão lateral AC no orifício de knock-out da caixa de junção, apertar os parafusos e os acessórios para evitar fugas e montar a fonte de alimentação DC na caixa de junção. Passo 3: Montar a fonte de alimentação DC na parede utilizando a placa traseira no lado de saída DC com parafusos .
