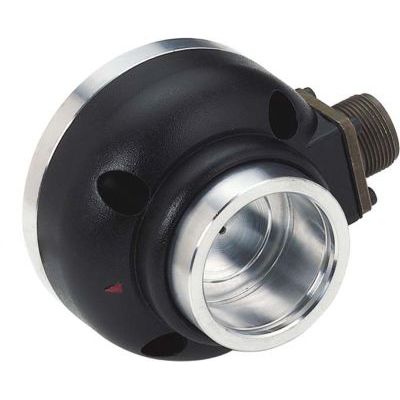

Célula de carga de tensão CF series

strain gauge

Células de Carga Série CF A série CF é a categoria de célula de carga flangeada do IBD. Elas são instaladas na extremidade de um rolo de medição e podem detectar com precisão o resultado das forças geradas pelo puxar do material, dependendo dos ângulos de enrolamento. O sucesso comercial das células CF deve-se à combinação do seu design compacto, que permite a sua fácil instalação em espaços estreitos, facilidade de uso e alta confiabilidade, graças à alta qualidade alcançada pela IBD em 20 anos de atividade no setor. As células de carga CF estão disponíveis em vários modelos e com uma gama de carga de 50N a 25000N Raccomendations para a correta instalação das células CF Monte as células de carga nas extremidades do eixo do rolo, como mostrado no desenho à direita. Um rolamento é fixado axialmente usando um anel de retenção e espaçadores, enquanto o outro rolamento é deixado livre para flutuar axialmente dentro da célula de carga. Isto permite a expansão térmica dos componentes da máquina. Número de células É possível utilizar apenas 1 célula de carga nos seguintes casos: O comprimento do rolo é inferior a 40 polegadas O material da banda permanece constantemente no centro do rolo ou no mesmo local do rolo.
