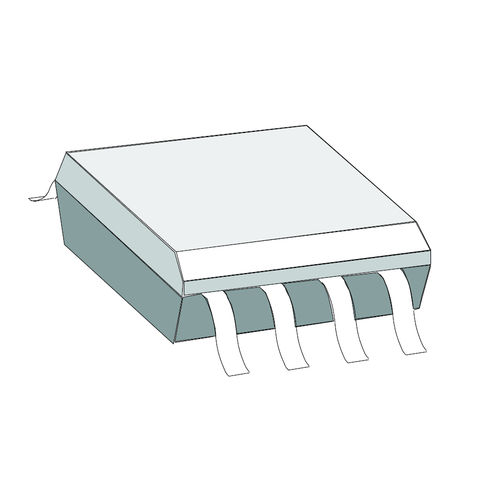

Regulador de comutação de baixa tensão iC-WDB

Aplicações Resp de 5 V. 3.3 Fonte V por exemplo de 24 redes industriais de V Características Tensão de entrada 8 a 36 VDC Altamente - para baixo conversor eficiente Transistor de interruptor e diodo free-wheeling integrados Ajuste da corrente da interrupção do regulador com resistor externo Oscilador integrado de 100 quilohertz sem componentes externos Freqüência do interruptor acima da escala audível Dois reguladores lineares a jusante com corrente de saída de 200 mA/25mA Três combinações diferentes da tensão da saída da versão 3.3V disponíveis (veja o diagrama de bloco) Ondinha residual pequena com baixas capacidades na escala do μF Mensagem de falha na temperatura excessiva e undervoltage em saída open-collector atual-limitada Parada programada do regulador de interruptor na temperatura excessiva Tensões internas da referência Proteção do ESD Baixa exigência de espaço com resp SO8. pacote DFN10 minúsculo Opção: escala de temperatura realçada do °C -40 a 85
