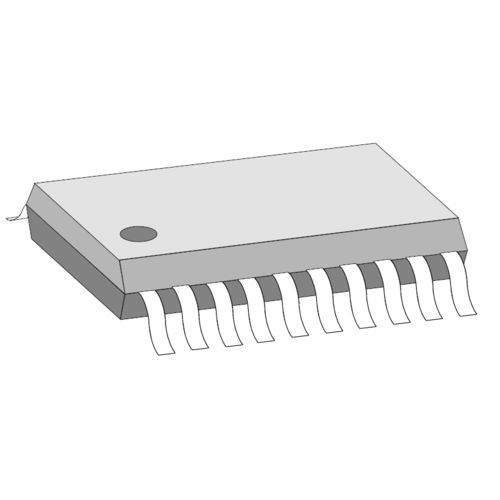

Interpolador iC-MG

Aplicações Sensores ópticos e magnéticos de posição Codificadores rotativos Transdutores lineares Funcionalidades Rastreamento em tempo real, interpolação sem perda de código Factores de interpolação seleccionáveis: x1, x2, x5, x10, x20, x25, x50 Frequência de entrada de 100 kHz na resolução mais alta Entradas PGA diferenciais e de terminação única A resistência de entrada variável permite a conversão de corrente/tensão Condicionamento de sinal para offset, amplitude e fase Fonte de corrente controlada de 50 mA como fonte de alimentação LED ou MR bridge Saída de encoder em quadratura através de drivers de linha push-pull de 20 mA à prova de curto-circuito (RS422) Contagem à prova de falhas assegurada por uma distância mínima de fase garantida Geração de sinal de índice em posições selecionáveis Comprimento do índice ajustável Código de perda de sinal Configuração via interface serial EEPROM O interruptor de alimentação do sub-sistema oferece proteção contra inversão de polaridade para todo o sistema
