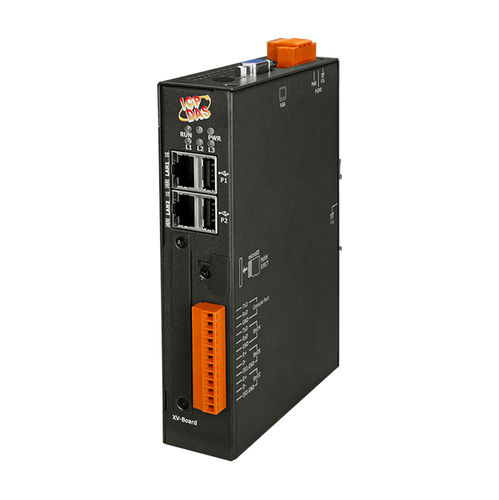

Gateway de comunicação IEC850-211-S

TCPEthernetIP

um padrão internacional que define protocolos de comunicação para dispositivos eletrônicos inteligentes em subestações elétricas. É desenvolvida pelo Comitê Técnico 57 da Comissão Eletrotécnica Internacional (IEC), arquitetura de referência para sistemas de energia elétrica. O objetivo da norma é especificar os requisitos e fornecer um marco para alcançar a interoperabilidade entre os equipamentos fornecidos por diferentes fornecedores. Este protocolo pode correr sobre redes TCP/IP ou LANs de subestações utilizando Ethernet comutada de alta velocidade para obter os tempos de resposta necessários abaixo de quatro milissegundos para o relé de proteção. O IEC850-211-S é um gateway de rede que permite ao cliente IEC-61850 MMS acessar a rede Modbus TCP como um cliente Modbus TCP. O protocolo IEC-61850 é usado na automação de subestações. Os IEDs trocam informação com outros IEDs ou SCADA através do protocolo IEC-61850 para dispositivos de proteção e controle. O IEC850-211-S suporta o nó lógico GGIO e Data Object Ind, IntIn, SPCSO, ISCSO. Ele também suporta conjunto de dados e função de relatório sem buffer para troca de dados com um cliente. A regra de mapeamento de dados pode ser configurada através do Utilitário ICPDAS. Registro Modbus de leitura/gravação via IEC-61850 Mapas Modbus registra automaticamente os objetos de dados IEC-61850 via utilitário Suporta Nó Lógico GGIO e Data Object Ind, IntIn, SPCSO, ISCSO Oferece operações remotas seguras com uma funcionalidade Select-Before-Operate Suporta os códigos de função Modbus 1, 2, 3, 4, 5 e 6 Permite até 32 Modbus TCP server e 5 conexões de clientes IEC-61850 MMS Permite 9600 registros Modbus no total. (Inclui bobina, entradas discretas, registros de entrada e registros de retenção) Fornece arquivo CDI via utilitário
