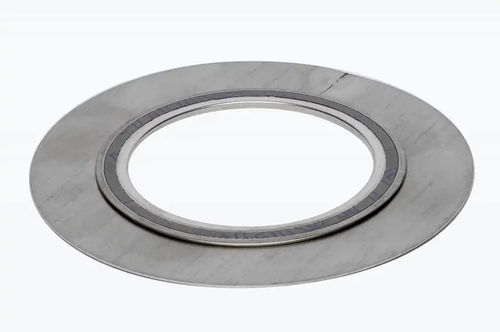

Vedação plana 3885FD33

redondaem grafite

O material de base SIGRAFLEX® Hochdruck está equipado com um ilhó interior e um exterior. O anel de centragem é montado no ilhó exterior. O ilhó duplo canaliza a grafite, o que permite a utilização a temperaturas superiores a 400 °C até 600 °C. Características da junta DIN 2505 V K0×Kd [N/mm] - 50 × bd k1 [mm] - 1,3 × bd Características da junta DIN 28090 бVO [N/mm²] - 250 бVU 0,1 [N/mm²] - 50 m (DIN 28090) - 1,3 бBO 300 °C [N/mm²] - 200 Características da junta ASME m (ASME) - 2,5 Y [PSI] - 7300 Aprovações e relatórios de teste TA Luft 2002 (VDI 24A0/2200) Oxigénio BAM Oxigénio BAM (líquido) Gás (DIN 3535-6) EG 1935/2004 Formas de flange Autocentrante, face elevada (forma IBC) - Com barras de separação
