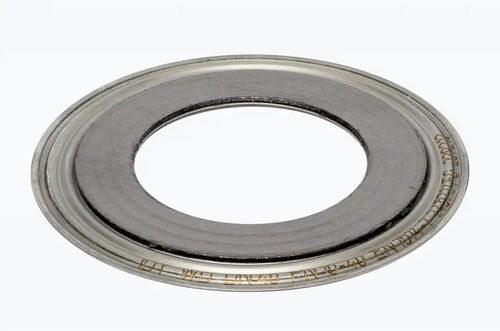

Vedação plana 8711WD12
redondaem aço inoxidávelem grafite

vedação plana
vedação plana
Guardar nos favoritos
Comparar


Características

Tipo
plano
Forma
redondo
Material
em grafite
Aplicações
montado em flange
Outras características
ondulado
Temperatura limite

MÍN: -269 °C
(-452 °F)

MÁX: 550 °C
(1.022 °F)

Pressão limite

160 bar
(2.320,6 psi)

Descrição

A junta é composta por um núcleo de aço inoxidável corrugado (1.4571) com uma camada parcial de grafite em ambos os lados. O revestimento parcial reduz a face de vedação da junta para uma maior carga unitária. O sistema de vedação pode ser utilizado em aplicações onde são permitidas baixas tensões. O anel metálico sem face serve para centrar a junta na flange. Características da junta DIN 2505 V K0×Kd [N/mm] - 12 × bd k1 [mm] - 1,1 × bd Características da junta DIN 28090 бVO [N/mm²] - 230 бVU 0,1 [N/mm²] - 12 m (DIN 28090) - 1,1 бBO 300 °C [N/mm²] - 200 Características da junta ASME m (ASME) - 2,5 Y [PSI] - 2000 Aprovações e relatórios de ensaio TA Luft 2002 (VDI 24A0/2200) DIN EN13555 (TA Luft 2021) Teste de segurança contra incêndios Resistência ao rebentamento Gás (DIN 3535-6)

---
