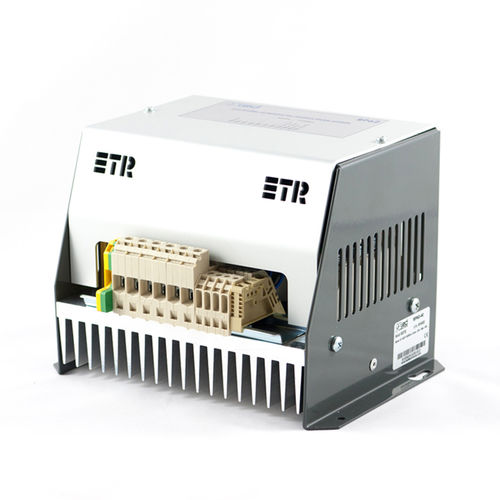

Variador de velocidade trifásico RP series

para motor

Regulador de velocidade/redutor de binário para motores trifásicos. Qualquer aplicação que inclua um motor trifásico, como equipamento de ventilação, bombas, etc. aplicações de 3 velocidades, como gruas de construção e pontes rolantes. Controlo de potência em transformadores e resistências. Estas acções são dispositivos de controlo estático das correntes trifásicas que alimentam um motor convencional de gaiola de esquilo ou um motor resistivo ou de anel deslizante. Basicamente, o seu princípio é a variação da tensão alternada aplicada ao motor. 1. Tudo ou nada. aplicação de configuração de 2 velocidades. Quando a unidade recebe tensão, alimenta a tensão determinada pelo potenciómetro MIN MOTOR (ajustado a 0, o motor pára). Ao ativar o contacto de 2ª velocidade, o motor é alimentado com 400 V e sobe até à velocidade máxima numa rampa regulável pelo potenciómetro POT ACEL. 2. Potenciómetro. Para obter qualquer velocidade intermédia para diferentes aplicações, tais como ventiladores, bombas, transportadores, etc. A melhor resposta é obtida com motores de rotor resistivo e quando a carga é proporcional ao quadrado da velocidade. 3. Tensão. Referência externa de 0/10 V proveniente do PLC ou de outro sistema. 4. Engrenagens fixas. Tem um máximo de 3 velocidades. Quando a unidade é ligada, esta fornece uma tensão de motor (1ª velocidade) que é ajustada com o potenciómetro MIN MOTOR P5. Quando a 2ª velocidade é activada, a tensão do motor aumenta até um valor intermédio entre a 1ª e a 3ª velocidade. Quando a 3ª velocidade é activada, a tensão do motor sobe até à tensão da rede. A rampa é ajustável através do potenciómetro Potenciómetro POT ACEL. O motor pode ser travado com uma injeção de corrente contínua entre uma fase do motor e a sua estrela com a ajuda de um temporizador e de um retificador
