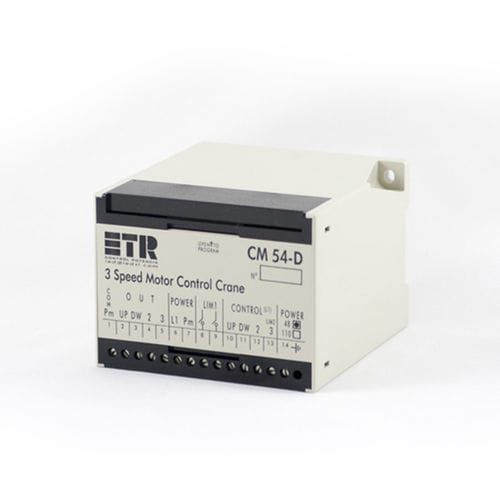

Controlador de motor trifásico CM 54-D

assíncronocontrolador de velocidade

A unidade CM 54-D simplifica o controlo e os movimentos em motores de três velocidades, reduzindo o sistema a um mínimo de 2 botões duplos ou manipulador. A unidade CM 54-D inclui cinco entradas para os sinais de velocidade, sentido de rotação e limitador, e quatro saídas de potência para atuar sobre os contactores. Entre estas entradas e saídas, existe um sistema de microprocessador que gere qualquer movimento do motor a três velocidades, incluindo também a gestão e a ação do limitador. As entradas e as saídas são isoladas galvanicamente. A unidade CM 54-D responde a qualquer unidade de controlo, quer se trate de botões de pressão ou de manipuladores, efectuando as acelerações, desacelerações e funções de temporização conforme programado. Além disso, a unidade CM 54-D inclui vários modos de funcionamento que podem ser seleccionados pelo utilizador a partir dos micro-interruptores localizados no interior da unidade. Controlo de motores de 2/3 de velocidade ou Dahlander em gruas de torre e pontes rolantes em movimentos de elevação, viragem, trólei e deslocação. Sequências de trabalho Basicamente, a unidade CM 54-D temporiza a entrada dos contactores de velocidade para passar da 1ª para a 2ª e da 2ª para a 3ª velocidade, impedindo qualquer mudança de movimento até que tenha decorrido o tempo programado "tempo de aceleração e desaceleração". Por exemplo, se o "tempo de aceleração e desaceleração" for de 1,5 s e se pretender passar da posição de espera para a 3ª velocidade, os contactores entrarão em funcionamento de acordo com a seguinte sequência: o contactor da primeira velocidade entrará imediatamente, o contactor da segunda velocidade entrará o contactor da segunda velocidade entra em funcionamento após 1,5 s e o da terceira velocidade após mais 1,5 s.
