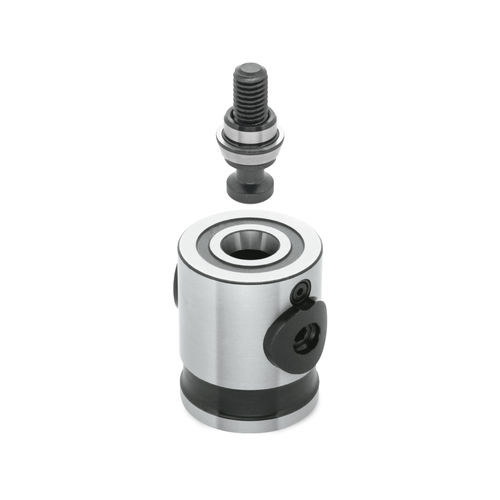

Sistema de centragem e fixação ponto zero mecânico CP152

em açode alta precisãopara máquina-ferramenta

MÓDULOS DE REPRESENTAÇÃO (Único) O Sistema de Fixação Pull Pull Modular permite uma rápida mudança de fixação com repetibilidade de 0,005mm de localização nos centros de usinagem CNC. A rápida localização e fixação reduzem o tempo de preparação da fixação, eliminando operações como posicionamento, centragem e fixação com parafusos. Este sistema de fixação mecânico de ponto zero mantém as placas de fixação em diferentes tamanhos, alterando a posição de montagem. -Destaque- -Grampos de Puxar em Forma de Pilar Puxe para baixo os parafusos de aperto montados no fundo das placas de fixação. -Excelente precisão de repetição 0.005mm repetibilidade por contacto de dupla superfície A configuração externa da fixação elimina o tempo de máquina parada. -Fixação rápida e fácil Posicionamento e fixação em uma única operação É só virar três vezes -Posicionamento Flexível Flexível a fixações em vários tamanhos, alterando a posição de montagem dos módulos. -Informação Técnica.. Força de Fixação(kN): 5kN, 8kN, 15kN, 25kN Torque(Nm) de Parafuso Permitido: 4Nm, 8Nm, 22Nm, 50 Nm -Material- Corpo:aço SCM440, temperado por indução, acabamento em óxido preto, terra de precisão Porca de fixação: Aço SCM440, revenido e temperado, acabamento em óxido preto Parafuso de bloqueio: Aço SCM435, revenido e temperado, acabamento em óxido preto -Ficha técnica - https://www.imao.co.jp/files/on-cat/pdf/en/cp152-e.pdf
