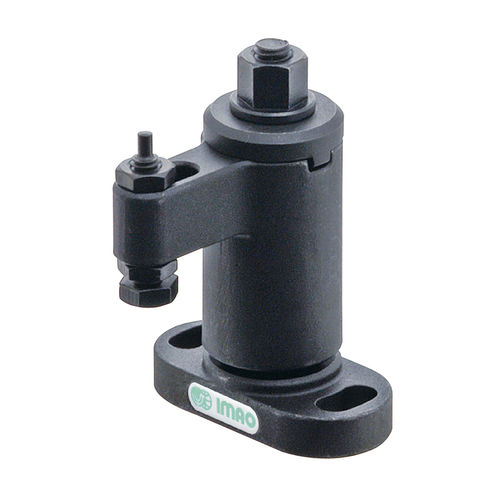

Unidade de fixação mecânica QLSWCmanualpara peças a usinarpara usinagem
Guardar nos favoritos
Comparar
Características
- Tipo
- mecânico, manual
- Aplicações
- para peças a usinar, para usinagem
- Outras características
- em aço
- Força
MÁX: 7,5 kN
MÍN: 2,3 kN
Descrição
QLSWC: Grampo oscilante para controle de torque
- Grampo de oscilação manual para controlo da força de aperto com uma chave dinamométrica
- Mecanismo de travamento por parafuso permite um curso de aperto mais longo e maior força de aperto
- Ideal para usinagem, montagem e inspeção de equipamentos.
- Pode prender tanto superfícies rugosas como superfícies acabadas.
O braço da braçadeira balança em posição sobre a peça de trabalho e prende diretamente para baixo, girando a cabeça sextavada.
Direcção de oscilação do braço da pinça: Horário (Direita)
Força de aperto: 2300 a 7500N
Torque admissível do parafuso: 6 a 45 Nm
Materiais
Base, Arruela, Porca de Flange, Fuso de Fixação: Aço S45C, revenido e temperado, acabamento em óxido preto
Corpo: Aço SCM440, revenido e temperado, acabamento em óxido preto
Ficha técnica: https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-hex-e.pdf
---
