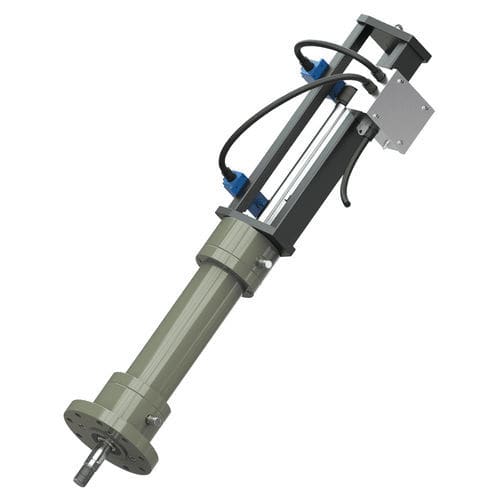

Atuador linear HPA

hidráulicode pistãode dupla ação

O HPA é um actuador de dupla acção disponível com transmissor electrónico de posição incorporado para um feedback preciso da posição da haste. O transmissor de posição é utilizado para modulação de actuadores tipicamente no controlo de válvulas de condicionamento de vapor. Para actuadores On/Off, a posição de abertura/fecho é detectada utilizando interruptores de fim de curso. Interruptores limitadores - Dois interruptores limitadores ajustáveis instalados na armação do actuador. A colocação reduz o risco de danos causados pelo calor da válvula. Transdutor linear - Como opção, o HPA pode vir instalado com um transdutor linear que alimenta a posição real da válvula de volta para o posicionador. O transdutor detecta a posição de um anel magnético instalado na extremidade da haste do pistão. A colocação torna a manutenção mais fácil. Caixa de junção - Os cabos dos interruptores de fim de curso são ligados através de uma caixa de junção em aço inoxidável ao posicionador. Raspadores de haste de pistão - Fabricados em aço de liga de carbono de alta elasticidade, todos os conjuntos de haste e pistão são concebidos para serem isentos de fadiga à pressão nominal total. Os raspadores de metal vêm instalados em ambas as extremidades da haste de pistão como padrão. São concebidos para raspar a sujidade, partículas estranhas, lascas e humidade da haste de pistão à medida que esta se retrai para dentro do corpo do actuador. Ligações de mangueiras - cada actuador tem duas ligações de mangueiras, fornecendo entrada/saída para as duas câmaras de óleo na caixa do actuador Protecção de superfície - Como padrão, o corpo do actuador e a flange inferior são pintados com um sistema de protecção anticorrosiva de acordo com a norma ISO 12944 C4, adequado para ambientes costeiros. Como opção, pode ser pintado de acordo com a norma ISO 12944 C5M, adequado para áreas marinhas, offshore e costeiras com elevada salinidade.
