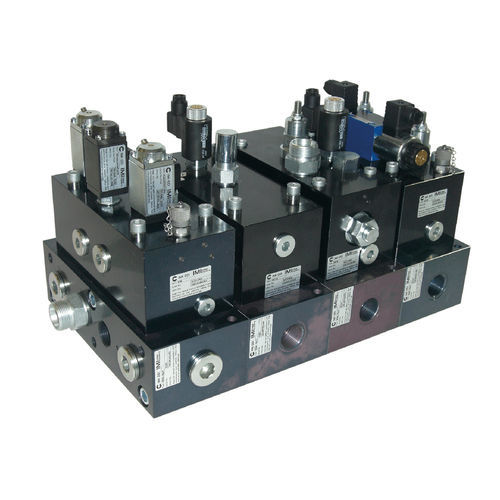

Distribuidor manifold multivias MSM

em alumínioem placade placas

Permite que todos os elementos disponíveis sejam montados num único suporte com várias funções de controlo e para várias válvulas. O desenho MSM permite uma combinação de até 8 elementos funcionais como a válvula proporcional (PV), dispositivo em modo trip (SSB). Todos os elementos são alimentados por canais P e T internos do MSM. Apenas é necessária uma ligação P e uma ligação T por HSH. Opcional: duas ligações de cada P e T para maior fluxo podem ser ligadas (se necessário, contactar IMI CCI Suíça). É possível o isolamento de cada canal em cada placa. As ligações frontal, traseira e lateral podem ser fechadas para combinar mais funções e alimentar mais do que um actuador. Concebido para óleo mineral e/ou fluidos hidráulicos resistentes ao fogo. Fluidos hidráulicos aplicáveis Óleo mineral DIN51524 (DIN ISO 6074) Fluidos HFD-R resistentes ao fogo (por exemplo, Fyrquel® EHC) Fluidos HFD-U resistentes ao fogo (por exemplo, Quintolubric® 888) Contaminação máxima de fluidos ISO 4406 17/16/13 NAS 1638 nível 6 SAE classe 3 Material de selagem FKM (Viton) Apenas pequenas dimensões de ligação: LxBxH: 180x110x69mm Tamanho e qualidade do parafuso: 3x M12x120 10,9 Pinos centrais: 5x16mm ISO 8734 LxBxH: 300x120x88mm Conectores P,T,A e B: G1 "x18 Tamanho e qualidade do parafuso: 3x M14x130 10,9 Pinos centrais: 5x16mm ISO 8734
