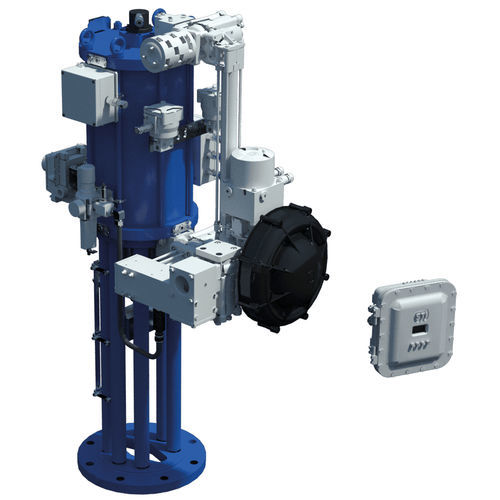

Controlador de válvula digital QuickTrak™

O sistema QuickTrak™ apresenta a mais recente tecnologia em controlo digital de válvulas pneumáticas que combina um sistema de controlo baseado em microprocessador com um posicionador de válvulas integrado. Este sistema foi especificamente concebido para responder aos desafios enfrentados pelas aplicações mais exigentes dos dias de hoje. Capaz de fornecer o controlo e desempenho de um sistema hidráulico, mas sem os requisitos ambientais e de armazenamento; o sistema QuickTrak™ é flexível e potente. Sonda: Transdutores de posição linear magnetoestrictivos localizados dentro da haste do actuador que fornecem um feedback de controlo rápido e altamente preciso. válvulas de 3 vias: O modo de falha é feito através de válvulas de 3 vias (com certificação SIL) pilotadas pela válvula solenóide, que isolam a servo-válvula do actuador. Uma terceira válvula remove qualquer hemorragia quando ocorre o modo de falha. Válvulas solenóides: 24 VDC continuamente energizadas, normalmente fechadas, para iniciar o modo de falha após perda da alimentação de ar ou do sinal de potência. Servo-válvula: Servo-válvula de alta capacidade para posicionamento. Actuador: Concebido à medida com portas maiores para utilizar o Cv superior e a haste de agun-furado para acomodar a sonda de feedback. Controlador digital: Fornece um sistema de vários níveis, em circuito fechado, baseado na posição da válvula e do carretel para controlar o motor passo-a-passo para ajustar a pressão da câmara dos actuadores de modo a atingir a posição desejada da válvula. Benefícios de QuickTrak™ Melhoria do desempenho. Elevada fiabilidade. Posicionamento Précisé. Curso rápido / resposta. Manutenção reduzida. Rápida calibração e afinação. Sinal de entrada / feedback de posição 4-20mA, HART™ protocolo Fornecimento de energia 100 a 240 VAC ± 10% 50-60 Hz ± 5% de 24 a 145 VDC ± 10% (4 a 0,3A) Consumo máximo de energia 95 W
