Amplificador de disparo alimentado por loop
Entrada alimentada por laço 4-20mA
N/O ou N/C Saída SSR Configuração do ponto de ajuste do painel frontal

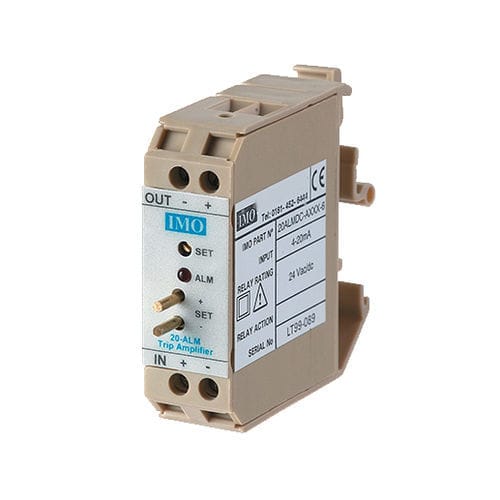

O 20ALM é um amplificador de disparo alimentado por laço de entrada, derivando a sua energia do sinal de entrada
- Opção de alarme alto ou baixo
- Queda de baixa tensão
- Pontos de ajuste disponíveis no painel frontal como sinal de 0,4 a 2V
- (4 a 20mA)
- Indicação de alarme por LED
- Solução única de baixo custo
A saída do 20ALM é um relé de estado sólido de pólo único, normalmente aberto, que pode ser configurado para fechar acima ou abaixo do ponto de ajuste ajustável. A saída comutada pode ser conectada a qualquer potencial dentro de 1kV da alimentação do transmissor, enquanto transientes de 2,5kV podem ser suportados. O relé é projetado para chavear AC ou DC. O amplificador de disparo é tipicamente utilizado para ativar um aviso ou uma anulação do sistema de controlo quando a saída de um sensor se situa acima ou abaixo de um limite pré-definido. Em alternativa, a unidade pode ser utilizada para um simples controlo de ligar/desligar, tendo uma histerese de comutação incorporada. O dispositivo está alojado numa caixa ultra-compacta montada em carril DIN, com apenas 18 mm de largura.
Condições de funcionamento recomendadas
- Corrente de entrada 4-20mA
- Tensão do contacto do relé 24Vac/dc ou 110Vac
- Corrente do relé (máx.) 300mA @ 24Vdc - 130mA @ 110Vac
- Resistência de saída 5Ω (ligado) tipo 24V - 24Ω ligado tipo 110Vac
Condições ambientais
- Temperatura de armazenamento -40-70˚C
- Ambiente de funcionamento 0-55˚C
- Humidade relativa 0-90% HR
---
