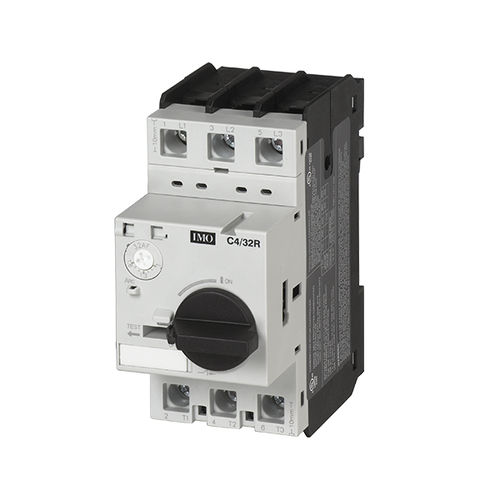

Disjuntor para proteção de motor C4/32R-0,16

termomagnéticocontra as sobrecorrentestrifásico

A proteção eficaz de motores trifásicos contra sobreintensidades e curto-circuitos, minimizando os falsos disparos, é uma aplicação difícil. A gama C4 de disjuntores para motores da IMO foi concebida à medida desta tarefa, apresentando uma série de características que maximizam a proteção e reduzem os tempos de paragem desnecessários. Com base em tecnologias térmicas/electromagnéticas combinadas, a proteção contra sobreintensidades pode ser definida com precisão para o consumo de corrente necessário, enquanto a proteção contra curtos-circuitos activada electromagneticamente é predefinida para 13 vezes a corrente nominal, evitando falsos disparos no arranque devido à corrente de arranque. A proteção contra falhas de fase incorporada fornece proteção adicional contra sobreaquecimento e danos resultantes, enquanto uma extensa gama de acessórios inclui módulos de disparo de subtensão ou derivação, contactos de sinalização e alarme e produtos de instalação, tais como barramento, kits de montagem combinados e adaptadores de bloqueio de portas. Todos os dispositivos podem ser montados em calha DIN de 35 mm ou, no caso dos tipos C4/100, em calha DIN de 75 mm. Os manípulos de funcionamento podem ser fechados com cadeado para efeitos de isolamento e as unidades podem ser equipadas com outras características de segurança, tais como tampas para a escala de regulação da corrente e barreiras de isolamento adicionais para aplicações de tensão mais elevada Especificações - Capacidade de curto-circuito 100,00 - Gama de temperaturas °C -20 a +60°C - Número de pólos 3P - Classificação IP IP20 - Tamanhos de cabo (AWG) 1 x (18 - 8), 2 x (18 - 10)AWG - Tamanho do cabo (mm²) 1 x (1 - 10), 2 x (1 - 6)mm²
