Torno CNC MS24-6
de 3 eixoshidrostáticomultifuso

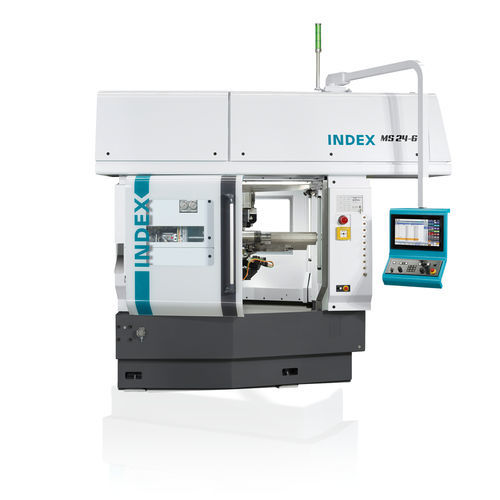

Torno CNC - MS24-6 - INDEX Drehmaschinen - de 3 eixos / hidrostático / multifuso
Torno CNC - MS24-6 - INDEX Drehmaschinen - de 3 eixos / hidrostático / multifuso
Torno CNC - MS24-6 - INDEX Drehmaschinen - de 3 eixos / hidrostático / multifuso - imagem - 2
Torno CNC - MS24-6 - INDEX Drehmaschinen - de 3 eixos / hidrostático / multifuso - imagem - 3
Torno CNC - MS24-6 - INDEX Drehmaschinen - de 3 eixos / hidrostático / multifuso - imagem - 4
Torno CNC - MS24-6 - INDEX Drehmaschinen - de 3 eixos / hidrostático / multifuso - imagem - 5
Torno CNC - MS24-6 - INDEX Drehmaschinen - de 3 eixos / hidrostático / multifuso - imagem - 6
Torno CNC - MS24-6 - INDEX Drehmaschinen - de 3 eixos / hidrostático / multifuso - imagem - 7
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
CNC
Número de eixos
de 3 eixos
Estrutura
hidrostática
Número de eixos-árvore
multifuso
Aplicações
para usinagem de barras
Performance
de alta precisão, de alta produtividade, de alta velocidade
Outras características
com eixo Y
Velocidade de rotação

10.000 rpm
(62.831,853 rad.min-1)

Diâmetro máx. barras

24 mm
(1 in)

Curso X

62 mm
(2 in)

Curso Z

85 mm, 120 mm
(3 in, 5 in)

Potência nominal

8,7 kW, 9,2 kW, 14 kW, 15 kW
(11,8 hp, 12,5 hp, 19 hp, 20,4 hp)

Torque máximo

10 Nm, 11 Nm, 14 Nm, 18 Nm
(7 ft.lb, 8 ft.lb, 10 ft.lb, 13 ft.lb)

Corrente máx.

125 A

Comprimento total

3.387 mm
(133 in)

Largura total

1.906 mm
(75 in)

Altura total

2.854 mm
(112 in)

Peso

5.700 kg
(12.566 lb)

Descrição

Máquina com frente aberta para a usinagem de barras livremente acessível e, portanto, extremamente fácil de usar carro altamente dinâmico com corrediça (eixo X) eixo Z livre de desgaste, visto que os mandris são apoiado hidrostaticamente fusos síncronos extremamente rápidos máximo de 6 ferramentas para usinagem do lado de trás Opções de usinagem O espaço de trabalho oferece extensas situações de usinagem por posição do fuso. A típica disposição INDEX do porta-ferramenta no espaço de trabalho sem blocos de carro, permite a utilização de várias ferramentas em cada fuso. A opção de usinagem é, portanto, determinada apenas pelo porta-ferramenta. Deste modo se pode especificar todas as operações, livremente, em quase todas as posições do fuso. Uma outra vantagem: Se tem queda livre de cavacos. A mais alta produtividade e rentabilidade de multi-fusos, em combinação com a precisão e a flexibilidade de fusos únicos CNC, é a fórmula de sucesso do multi-fusos MS24-6. Para uma variedade de processos para a usinagem completa Fresagem de engrenagens, fresagem de sistema envolvente acoplado eletronicamente preciso os mais estáveis pré-requisitos engrenagem com posição correta em relação a outras superfícies ou elementos de forma pode ser programável qualquer desalinhamento angular maior vida útil da ferramenta por deslocamento com eixo Y

Catálogos

INDEX MS24-6
INDEX MS24-6
16 Páginas
