Sistema de remoção

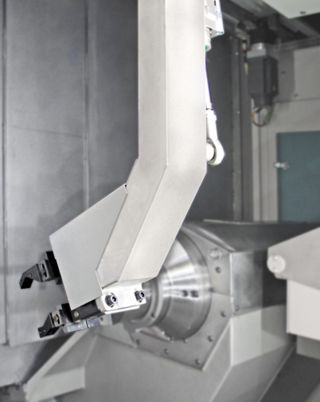

Aplicações Unidade de remoção do tipo pórtico do eixo Z com acionamento NC A unidade de remoção do tipo pórtico é composta pelos seguintes componentes: 1. Eixo Z8 numérico com controlo de posição Um motor elétrico acciona o braço da pinça através de uma correia e de uma caixa de velocidades. O sistema de medição encontra-se no motor. É possível deslocar-se para qualquer posição. 2. Movimento giratório da pinça Para se deslocar à volta do contra-fuso, a pinça deve ser rodada para fora ou para dentro. Este movimento é efectuado pneumaticamente entre dois batentes. 3. Garra da peça A peça de trabalho ou o resto da barra é apanhada no centro do fuso por garras acionadas de ambos os lados. Remoção automática da peça acabada do fuso principal ou do contrafuso, que é depois colocada numa correia transportadora ou num contentor de peças. Remoção do remanescente do fuso principal no caso de maquinação de barras, que é então colocado num contentor de remanescente.
