Torno CNC B400
de 2 eixosde 3 eixosrígido

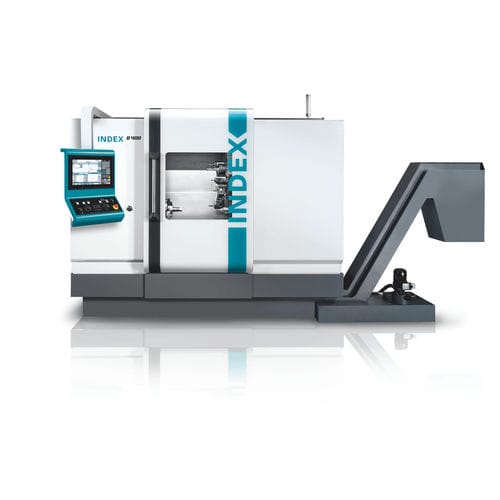

Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 2
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 3
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 4
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 5
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 6
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 7
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 8
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 9
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 10
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 11
Torno CNC - B400 - INDEX FRANCE - de 2 eixos / de 3 eixos / rígido - imagem - 12
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
CNC
Número de eixos
de 2 eixos, de 3 eixos
Estrutura
rígida, universal
Nariz do eixo-árvore
VDI 30, VDI 40
Número de ferramentas
12 ferramentas
Performance
de precisão, de elevada potência
Outras características
com eixo Y
Diâmetro

175 mm, 315 mm
(6,89 in, 12,4 in)

Velocidade de rotação

4.000 rpm
(25.132,741 rad.min-1)

Comprimento máx. peças

750 mm
(30 in)

Diâmetro máx. barras

65 mm, 82 mm
(3 in, 3 in)

Curso X

360 mm
(14 in)

Curso Z

750 mm
(30 in)

Avanço rápido no eixo Z

85 m/min

Potência nominal

8 kW, 12 kW, 16 kW, 24 kW
(10,9 hp, 16,3 hp, 21,8 hp, 32,6 hp)

Torque máximo

79 Nm, 119 Nm, 375 Nm, 550 Nm
(58 ft.lb, 88 ft.lb, 277 ft.lb, 406 ft.lb)

Comprimento total

3.252 mm
(128 in)

Largura total

1.900 mm
(75 in)

Altura total

2.290 mm
(90 in)

Peso

7.800 kg
(17.196 lb)

Descrição

Conceito de área de trabalho claramente estruturado e ergonômico Leito de mineral fundido em construção monobloco de 45° para alta precisão Fuso de trabalho com acionamento de correia para elevados torques Passagem de barras ø 82 mm, mandril até ø 315 mm Eixo Y ortogonal e linear para elevada precisão Cabeçote móvel NC com eixo de comando eletrônico Já incluídos: O sistema de operação iXpanel - i4.0 ready com base Touch-Screen 18,5": Siemens S840D sl Design estruturado da máquina O INDEX B400 é o resultado de um aprimoramento coerente de soluções de produção comprovadas. Equipado individualmente, este novo torno universal flexível encontra o seu espaço na construção de ferramentas e protótipos como também na produção. O know-how adquirido por décadas torna-se perceptível em inúmeros detalhes construtivos, por exemplo, em uma bolsa no revestimento de chapa, acima do fuso principal, que garante o uso livre de colisão de longas barras de broquear, entre muitos outros. O conceito de operação ergonômico A área de trabalho de dimensões generosas proporciona um ótimo acesso no ajuste do INDEX B400. O fuso principal e o revólver de ferramenta são de fácil acesso e permitem uma equipagem e reequipagem rápida e flexível. O sofisticado conceito de área de trabalho com coberturas de forte inclinação e lisas permitem uma queda ideal de aparas e impedem a formação de ninhos de aparas. Equipagem rápida Acesso ótimo à área de trabalho Boa queda de aparas
