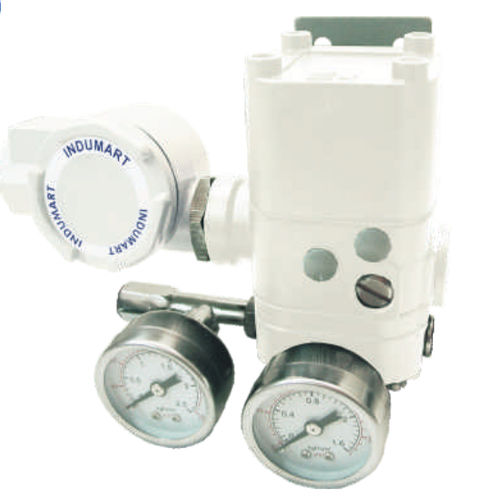

Conversor de sinal ITP215

corrente/pressão4–20 mAem linha

O Conversor Indumart ITP215Current to Pressure (I/P) produz um sinal de saída de pressão diretamente proporcional à sua entrada de 4-20 mAcurrent. Componentes eletrônicos de alta qualidade e precisão são usados em todo este instrumento para garantir excelente precisão, alta confiabilidade e longa vida útil estável. Os conversores IPT215 SeriesI/PConverters são baseados em um sistema de equilíbrio de força, no qual uma bobina é suspensa no campo de um ímã por uma flexão. A corrente que flui através da bobina gera movimento axial da bobina e da flexão. A flexão se move contra a extremidade de um bico e cria uma contrapressão no bico restringindo o fluxo de ar que passa por ele. Esta contrapressão actua como uma pressão de pilotagem para um relé de reforço integral e ao alterar o sinal de entrada (mA) a pressão de saída irá variar proporcionalmente. O conversor é fornecido para saída de 3...15 psi ou 0,2~1 bar como padrão. Mas ele pode ser encomendado para uma variedade de outras faixas de pressão de saída. Os ajustes de zero e span (Z&P) são acessíveis a partir do exterior do instrumento. Usando o Z&Padjustments, ele pode ser calibrado pelo usuário para um span tão baixo quanto 5 psi (exemplos: 3...8 psi, 3...12 psi, 4...10 psi, 10...15 psi, 0.2~0.6 bar, 0.6~1 bar, etc.) ou pode ser ajustado para ter uma saída de 3...15 psi para um intervalo de entrada tão baixo quanto 8 mA(4...12 mAou 12...20 mA) . Além disso, a ação do conversor pode ser revertida no local. Na ação inversa, a saída é o oposto do modo de ação direta; para 4...20 mAinput, a saída será 15...3 psig. Como o conversor da Série ITP215 é leve, ele pode ser montado em linha e suportado por tubos rígidos usados para seu fornecimento e saída de ar.
