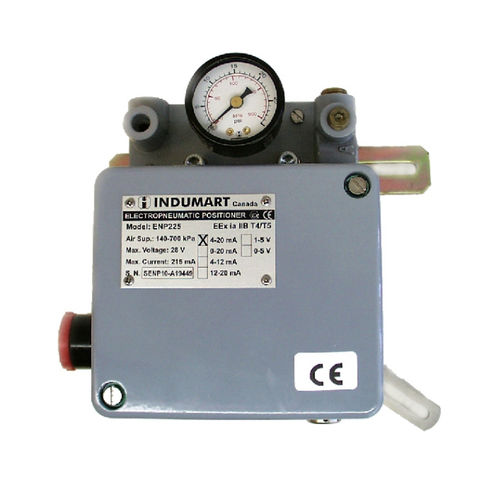

Posicionador de válvula eletropneumático ENP225 series

linearanalógicoà prova de explosão

PRECISO E ESTÁVEL IINPUT: 4-20 mA OU 0-5 VDC AJUSTES DE ZERO E SPAN MODELOS DE SIMPLES OU DUPLO EFEITO INTRINSECAMENTE SEGURO OU À PROVA DE EXPLOSÃO INTRODUÇÃO Os Posicionadores Eletropneumáticos Indumart ENP225 comparam o sinal elétrico (mA ou VDC) com a posição do atuador, gerando um sinal de saída pneumático de 0 a 100 psi (0 a 7 bar). O came interno padrão tem um perfil que garante uma relação linear entre o sinal de entrada e o sinal de parada do atuador. O perfil pode ser alterado para otimizar o desempenho do posicionador. Os ajustes de zéro e span são acessíveis a partir do exterior do instrumento. O instrumento está disponível na versão de simples ou duplo efeito. Dependendo do processo, um perfil de came linear, rápido, lento ou virgem deve ser especificado. Ser intrinsecamente seguro para grupos de zona 0 MA e MB e IIC é uma característica padrão para o ENP225 Sériés. Opcionalmente, o instrumento pode ser encomendado com barreiras antideflagrantes. No entanto, esta opção só está disponível para os modelos que aceitam sinais de entrada mA. Entrada 4 - 20 mA (standard), para outras entradas ver o pedido Intervalo do sinal de entrada 8...20 mA Ajustes Zero e span Resistência de entrada 270 Ωfor 4-20; 555 Ωfor 0-5 VDC Pressão de fornecimento de ar de 20 a 100 psi (1,4 a 7 bar) Consumo estático 0,5 a 1,2 Nm3/h Capacidade de carga/exaustão 4 Nm/h @ 20 psi (1,4 bar) 312 Nm/h @ 100 psi (7 bar) Ganho de Loop Aberto 100 min Limites de curso 15 a 100 mm Stoke Angular da montagem do CamStd: 55° Dir: 90° Dir: 90 Saída0 - 100% da pressão de alimentação Acção directa ou inversa Temperatura ambiente -20...+80°C Temperatura de armazenamento -40...+90°C Desvio de temperatura 0,4%/10°C (-10...+70°C) Efeito Pressão de AlimentaçãoZero desloca 0,5% da área de entrada para cada 10 kPa de mudança
