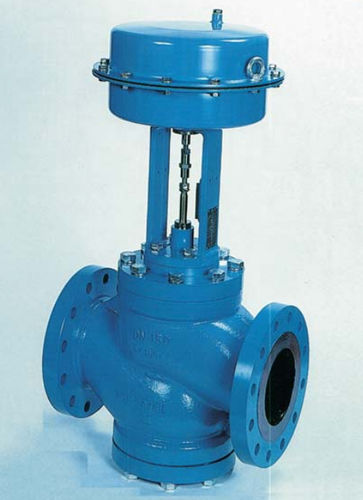

Válvula globo N20

com volantecom acionamento pneumáticode regulação

As válvulas de gaiola Série N20 foram projetadas especificamente para operar sob condições difíceis, quando fenômenos como cavitação, piscar ou altos níveis de ruído desempenham um papel importante. Em serviços de gás e vapor, uma válvula N20 de gaiola tripla é até 30 dBA mais do que uma válvula globo tradicional. As válvulas N20 estão disponíveis com uma gaiola de janela aberta (apenas para fins de balanceamento do obturador), gaiola simples, dupla ou tripla (apenas para fins de baixo ruído) Corpo da válvula Tipo: globo terrestre, assento simples Conexões: flangeada UNI 2223/29 PN16-250 / ANSI 150-1500 RF Materiais -aço carbono ASTM A 216 WCB - Aço inoxidável ASTM A 351 CF8M CONSTRUÇÃO MODULAR E ROBUSTA PESO E DIMENSÕES REDUZIDOS HASTE GUIADA DUPLA PARA EVITAR DESALINHAMENTOS DA HASTE E DEFORMAÇÕES DO EMPANQUE CRISTALIZAÇÃO E SOLIDIFICAÇÃO MINIMIZADAS DO FLUIDO PELA INSERÇÃO DO CAPÔ NO CORPO ATUADOR REVERSÍVEL COM MOLAS MÚLTIPLAS E GAMAS DE MOLAS VARIÁVEIS Touca -normal -com barbatanas -prorrogado Embalagem do castelo -Anéis de grafite de carvão PTFE -teflon / amianto grafite -grafite -vedante de fole Aparar Execução de Plug -tipo de contorno Fluxo Característico -igual percentagem -linear -ligar / desligar Rangeabilidade -1 / 50 (execução standard) Sede / vedação do obturador -metal a metal -Resiliente Taxa de fuga -CL. IV ANSI B16.104 (selo métal) -CL. VI ANSI B16.104 (selo resiliente) Guia -N 2. Superior Ordenação Corpo da válvula Conexões -flangeada ANSI B 16,5 125 FF/ JIS 5-40K -S.W. segundo a norma ANSI B16.11 -B.W. segundo a norma ANSI B16: 25 -aparafusado ANSI B2.1 Materiais -Aço A 352 LCB (para baixa temperatura) -Aço A 217 WC9 -hastelloy Touca -com barbatanas (>300 °C) -junta de fole (> 6 bar / 350 °C) Materiais da sede / obturador / guia
