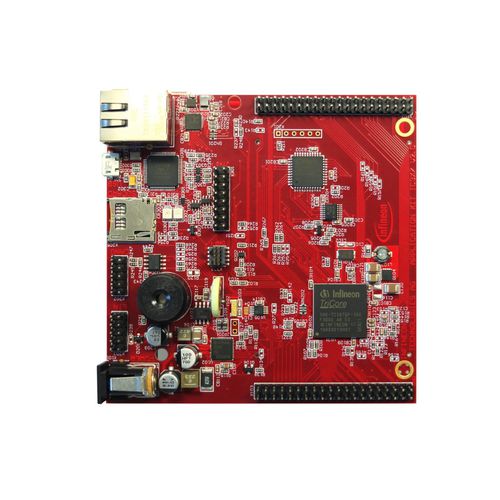

Microcontrolador 32 bits KIT_A2G_TC387_3V3_TFT

de uso geralde comunicaçãoSoC (system-on-chip)

Com esta placa de avaliação AURIX™ TC387_3.3 V_TFT de uso geral, os clientes podem começar rapidamente a desenvolver, avaliar e testar o seu software. A placa possui várias interfaces de comunicação, como CAN FD, Gigabit Ethernet, SPI, FlexRay, bem como um ecrã LCD XGA. Um Manual do Utilizador descarregável ajuda na instalação, utilização e configuração da placa e inclui os esquemas e o layout. ( ver secção Documentos ) Resumo das características TC387 AURIX™ da Infineon em embalagem LFBGA-292 Ecrã LCD XGA 320x240 Ranhura para cartão SD (mini SD) Transcetor CAN de alta velocidade (compatível com CAN FD) Ponte USB para UART Ethernet Gigabit PHY Transcetor LIN Cristal de 20MHz (predefinição) ou relógio externo USB miniWiggler JDS para depuração fácil 4 LEDs de estado de baixo consumo RTC com alarme Bip acústico - 100mm x 100mm Conectores: O kit de aplicação TC387 oferece uma grande variedade de conectores: Conector de alimentação padrão Conector micro USB para interface ASC (ASC0) e miniWiggler Conector RJ45 para Ethernet (se a CPU montada suportar Gigabit Ethernet) cabeçalho de 16 pinos para interface JTAG (OCDS) cabeçalho de 10 pinos para DAP cabeçalho de 10 pinos (2x5) para transcetor LIN (LIN) cabeçalho de 10 pinos (2x5) para transcetor CAN de alta velocidade (CAN0) dois conectores de 40 pinos com sinais I/O ranhura para cartão mini SD Componentes: Fonte do microprocessador de segurança multi-tensão da Infineon TLF35584QV LED para validar a fonte de alimentação (5V ou 3,3Volt) LED que indica o estado ativo do RESET (ESR0) LED que indica a ativação do miniWiggler JDS LED comutado através do software DAS
