Barra de pinos SB Series

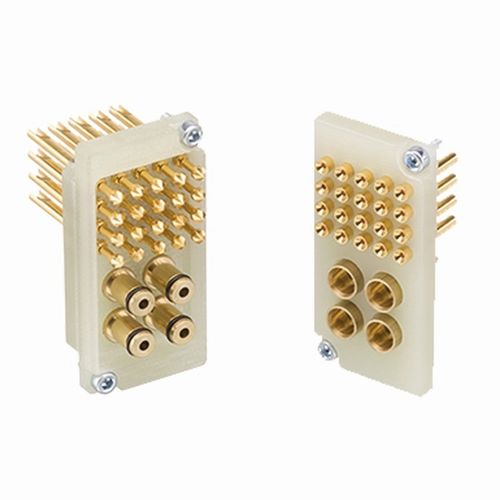

Os blocos de interface (SB) são utilizados para transmitir sinais de forma fiável entre o dispositivo de teste e o sistema de teste em interfaces internas, externas e específicas do cliente. A INGUN disponibiliza blocos de sinal, de alta corrente, de radiofrequência, de fibra ótica, pneumáticos, mistos, HSD e especiais em diversas versões. Todos eles possuem as seguintes características: -Construção compacta e robusta -Transmissão de sinal confiável -Alta qualidade de contacto/transmissão -Resistência de contacto uniformemente baixa -Ligação de interfaces internas, externas e específicas do cliente -Instalação rápida, simples e precisa -Vida útil (em condições laboratoriais): 80.000 ciclos de carga (blocos de alta corrente), 300.000 ciclos de carga (blocos de sinal) A transmissão de sinais ocorre entre dois blocos de interface montados um em frente ao outro, projetados para uma distância de trabalho de 15,1 ±0,5 mm entre suas superfícies de montagem. Em cada caso, um bloco de interface é carregado com sondas de teste com mola, enquanto o outro tem terminais de contacto rígidos. Estão também disponíveis acoplamentos para cabos pneumáticos/fibra ótica e acoplamentos HSD. Desta forma, consegue-se um nível de qualidade de contacto continuamente elevado e uma transmissão de sinal fiável, assegurando simultaneamente um nível uniformemente baixo de resistência de contacto. Os blocos de interface têm dimensões exteriores idênticas.
