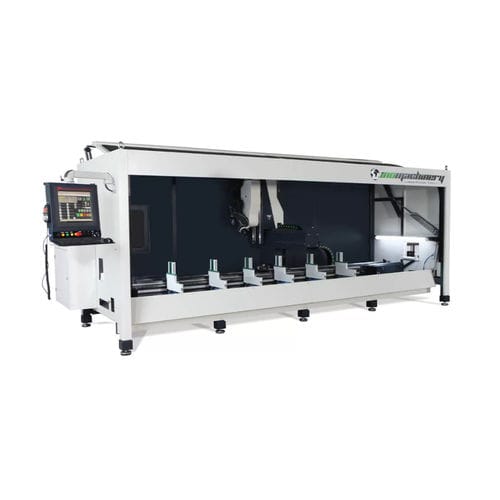

Centro de usinagem de 4 eixos Ino CALIFORNIA

verticaltipo pontepara alumínio

O centro de usinagem de perfis CNC de desenho compacto com 4 eixos controlados X-Y-Z-A. A máquina está desenhada principalmente para o processamento de perfis de alumínio. Além do alumínio, ela também pode processar qualquer tipo de perfil de liga leve com a ajuda de fresas personalizadas dedicadas. A ponte que transporta o electrostárvore de alta velocidade move-se sobre guias lineares pelos servomotores sem escovas independentemente do accionamento e processa qualquer tipo de forma nos perfis. O electrostárvore pode rodar de 0 a 180 graus independentemente do accionamento e da máquina em qualquer posição angular e trocar as ferramentas do carregador de troca de ferramentas com 7 posições. O software CADCAM é uma ferramenta personalizada para centros de usinagem de perfis "ino machinery". O ponto de referência pneumático inclina-se automaticamente para cima e para baixo, de acordo com o ciclo de trabalho da máquina. Existem 6 unidades de fixação de perfis, que são posicionadas manualmente pelo operador de acordo com os lugares que o CadCAM decidir. Graças ao posicionamento automático da opção de grampos, a ponte também pode posicionar os próprios grampos. As tampas da cabine se movem automaticamente para cima e para baixo quando a máquina está no processo e pára o processamento. A máquina funciona com software personalizado para o processamento de perfis. Graças ao Software de Processamento de Perfis, os desenhos Dxf dos perfis a serem processados são importados pelo operador e exibidos em 3D na tela. O comprimento do perfil é introduzido, cada furo ou ranhura ou forma livre é registada como uma macro, depois estas macros são introduzidas como as operações a serem realizadas no perfil. Estas macros são seleccionadas e colocadas sobre o perfil.
