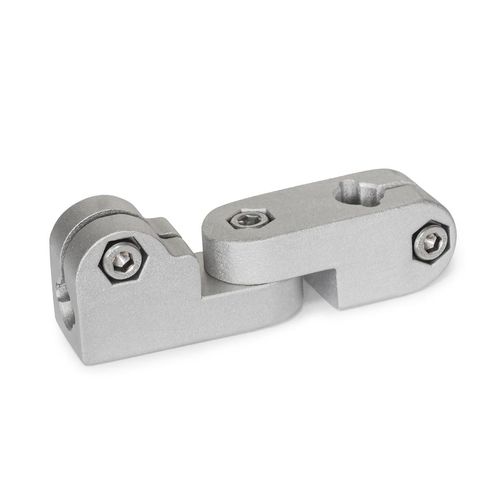

Conector para tubos redondos GKP

cruzetaem alumínioajustável

As braçadeiras de junção GKP de alumínio fundido têm pontos de aperto cortados maquinados por métodos de corte. São constituídos por pinças giratórias LKT e LKP. Os furos do ponto de aperto são dispostos num ângulo de 90° e ligados pela junta de aperto para girar em ± 90°. Recebem hastes e tubos tipicamente disponíveis com contacto de superfície total sobre toda a secção transversal do furo. Nos pontos de aparafusamento, os parafusos de tampa sextavada ou as alavancas manuais ajustáveis reduzem a secção transversal do furo para apertar. Um parafuso de tampa hexagonal ou uma alavanca manual ajustável na junta de aperto serve para bloquear o eixo da junta. As alavancas de aperto destinam-se a apertar de forma repetida e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para uso individual e em outros desenhos. Em comparação com o parafuso de tampa sextavada operado por ferramenta, a força de aperto alcançável com uma alavanca de aperto é menor devido ao menor comprimento da alavanca de aperto.
