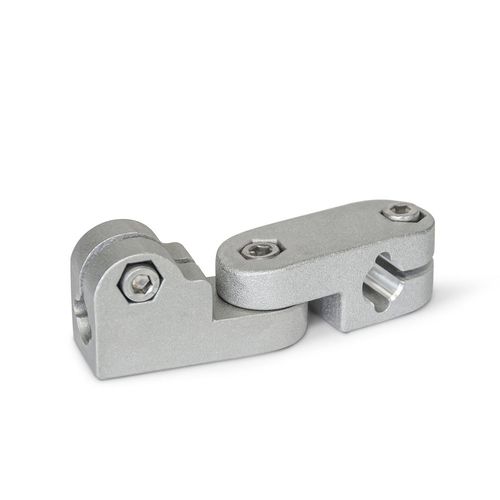

Conector para tubos redondos GKQ

cruzetaem alumínioajustável

As braçadeiras de junção GKQ de aço de alumínio fundido têm pontos de aperto cortados maquinados por métodos de corte. São compostos por grampos giratórios LKT e LKQ. Os furos do ponto de aperto estão situados num plano e são ligados pela junta de aperto para girar ± 90°, de perpendicular a paralelo. Recebem hastes e tubos tipicamente disponíveis com contacto de superfície total sobre toda a secção transversal do furo. Nos pontos de aparafusamento, os parafusos de tampa sextavada ou as alavancas manuais ajustáveis reduzem a secção transversal do furo para apertar. Um parafuso de tampa hexagonal ou uma alavanca manual ajustável na junta de aperto serve para bloquear o eixo da junta. As alavancas manuais ajustáveis destinam-se a fixar de forma repetida e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para uso individual e em outros desenhos. Em comparação com o parafuso de tampa sextavada operado por ferramenta, a força de aperto atingível com uma alavanca manual ajustável é menor devido ao menor comprimento da alavanca.
