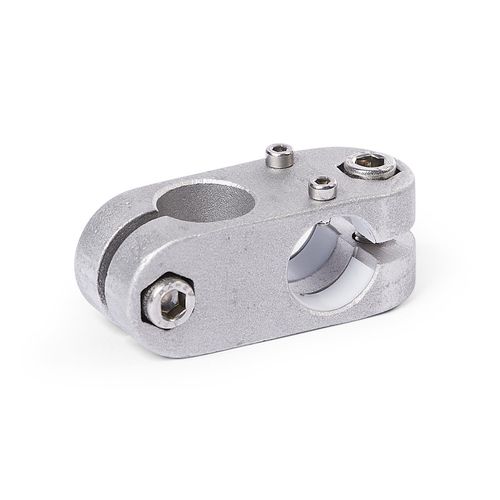

Conector de tubos cruzeta KK.E

em alumínio fundidoinoxidávelem ferro fundido

Conectores de unidades lineares cruzadas de alumínio fundido sob pressão ou aço inoxidável fundido de precisão têm pontos de fixação cortados e furos de elementos de guia maquinada por métodos de corte, com ou sem um inserto deslizante. Os furos são deslocados no plano e dispostos num ângulo de 90°. Juntamente com o tubo guia da unidade linear, os furos do elemento guia formam um sólido círculo linear mecanismo guia que pode ser ajustado e fixado para jogo baixo. As teclas de transmissão transmitem o movimento linear da unidade linear para o conector da unidade linear. Dependendo do desenho, a peça a ser deslocada é fixado ao elemento guia ou ao elemento guia é instalada no próprio local de utilização de modo a que o toda a unidade linear se move em conjunto. No parafuso pontos, parafusos com tampa sextavada ou mão ajustável as alavancas reduzem o furo ou o aperto do elemento guia tamanho do ponto. As alavancas manuais ajustáveis são destinadas a repetição, fixação sem ferramentas. Sob a designação HSK ou HEK, estes estão disponíveis separadamente para utilização e em outros desenhos. Em comparação com o parafuso de tampa sextavada operado por ferramenta, o aperto força realizável com uma alavanca manual ajustável é mais baixo devido ao menor comprimento da alavanca. Produto compatível com RoHS
