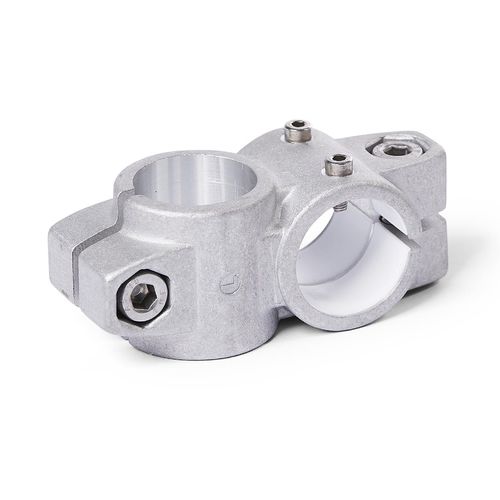

Conector de tubos cruzeta KS.E

em alumínio fundidoajustávelde correr

Conectores de unidades lineares cruzadas de o alumínio fundido tem pontos de aperto cortados e furos de elemento guia maquinados por corte métodos, com ou sem um inserto deslizante. O furos são compensados no avião e dispostos em um ângulo de 90°. Juntamente com o tubo guia da unidade linear, os furos do elemento guia formam um sólido círculo linear mecanismo guia que pode ser ajustado e fixado para jogo baixo. As teclas de transmissão transmitem o movimento linear da unidade linear para o conector da unidade linear. Dependendo do desenho, a peça a ser deslocada é fixado ao elemento guia ou ao guia elemento em si é instalado no local de utilização tal que toda a unidade linear se move em conjunto. Na pontos de parafuso, parafusos com tampa sextavada ou ajustável as alavancas manuais reduzem o furo do elemento guia ou tamanho do ponto de aperto. As alavancas manuais ajustáveis destinam-se a ser repetidas, fixação sem ferramentas. Sob a designação HSK, estes estão disponíveis separadamente para uso individual e em outros desenhos. Em comparação com a ferramenta operada parafuso de tampa hexagonal, o grampo força realizável com uma alavanca manual ajustável é mais baixo devido ao menor comprimento da alavanca. Produto compatível com RoHS
