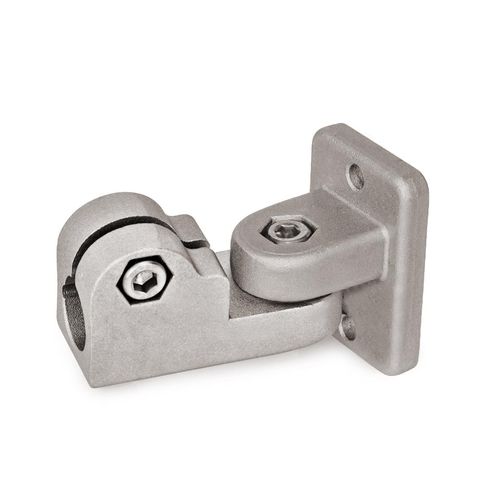

Conector para tubos redondos GKF

em aço inoxidávelajustável

Os grampos de junção GKF de aço inoxidável fundido de precisão têm um ponto de aperto cortado maquinado por métodos de corte. São compostos por grampos giratórios LKF e LKT. O furo do ponto de aperto está centrado no plano e pode ser rodado em ± 90° perpendicularmente à face da flange. Recebe hastes e tubos tipicamente disponíveis com contacto de superfície total sobre toda a secção transversal do furo. No ponto de aparafusamento, um parafuso de tampa sextavada ou uma alavanca manual ajustável reduz a secção transversal do furo para apertar. Um parafuso de tampa hexagonal ou uma alavanca manual ajustável na junta de aperto serve para bloquear o eixo da junta. A flange com dois orifícios serve como interface ou para fixar a braçadeira ao local de utilização. As alavancas manuais ajustáveis destinam-se a fixar de forma repetida e sem ferramentas. Sob a designação HEK, estas estão disponíveis separadamente para uso individual e em outros desenhos. Em comparação com o parafuso de tampa sextavada operado por ferramenta, a força de aperto atingível com uma alavanca manual ajustável é menor devido ao menor comprimento da alavanca.
