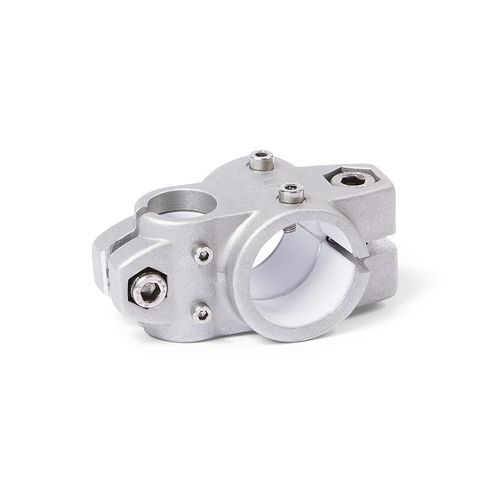

Conector para tubos redondos KSU.Z

cruzetaem alumínio fundidoajustável

Os conectores de unidade linear cruzada KSU.Z de alumínio fundido sob pressão têm pontos de aperto e furos de elementos de guia com furos desiguais, usinados por métodos de corte, com ou sem uma pastilha deslizante. Os furos são deslocados no plano e dispostos a um ângulo de 90°. Juntamente com o tubo guia da unidade linear, os furos do elemento guia formam um sólido mecanismo de guia linear redondo que pode ser ajustado e fixado para um jogo baixo. As teclas de acionamento transmitem o movimento linear da unidade linear para o conector da unidade linear. Dependendo do desenho, a peça a mover é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização de modo a que toda a unidade linear se mova em conjunto. Nos pontos de aparafusamento, os parafusos de tampa sextavada ou as alavancas manuais ajustáveis reduzem o furo do elemento guia ou o tamanho do ponto de aperto. As alavancas manuais ajustáveis destinam-se a fixar de forma repetida e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para uso individual e em outros desenhos. Em comparação com o parafuso de tampa sextavada operado por ferramenta, a força de aperto alcançável com uma alavanca manual ajustável é menor devido ao menor comprimento da alavanca.
