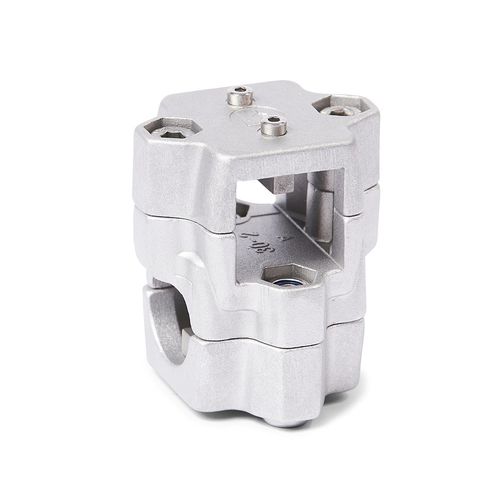

Conector para tubos redondos KM.Z

cruzetaquadradoem alumínio fundido

Os conectores de unidade linear cruzada KM.Z de alumínio fundido sob pressão têm pontos de aperto divididos e furos de elementos de guia que foram parcialmente maquinados por métodos de corte. Os furos são deslocados no plano e dispostos num ângulo de 90°. Juntamente com o tubo guia da unidade linear, os furos do elemento guia formam um mecanismo guia linear sólido, redondo ou quadrado, que pode ser ajustado e apertado para um jogo baixo. As buchas centrífugas nos furos de passagem eliminam a folga axial. As teclas de acionamento transmitem o movimento linear da unidade linear para o conector da unidade linear. Dependendo do desenho, a peça a mover é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização de modo a que toda a unidade linear se mova em conjunto. Nos pontos de aparafusamento, os parafusos de tampa sextavada ou as alavancas manuais ajustáveis reduzem o furo do elemento guia ou o tamanho do ponto de aperto. As alavancas manuais ajustáveis destinam-se a fixar de forma repetida e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para uso individual e em outros desenhos. Em comparação com o parafuso de tampa sextavada operado por ferramenta, a força de aperto alcançável com uma alavanca manual ajustável é menor devido ao menor comprimento da alavanca.
