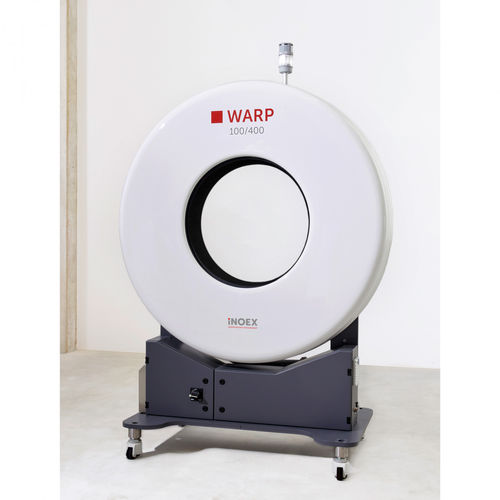

Sistema de medição de espessura WARP 100

de diâmetrode alinhamentoóptico

O WARP 100 é um sistema de medição de tubos em linha para a medição da espessura da parede e do diâmetro em até 38 pontos de medição e 19 eixos. Mais de 1100 medições por segundo garantem uma medição sem falhas. Isto é particularmente importante para tubos com elevados requisitos de qualidade, tais como tubos de pressão ou de gás. A velocidade máxima da linha para uma cobertura de 100% é de até 11,8 m/min. O WARP 100 está disponível em três tamanhos e pode ser utilizado para medições na gama de diâmetros de 25 a 630 mm. Os sensores estáticos estão distribuídos à volta do tubo e medem continuamente o tubo em paralelo. A ótica especialmente desenvolvida permite que o alinhamento da onda de radar seja focado no centro do tubo. Os sensores estão dispostos de forma a que os pontos de medição se sobreponham, assegurando assim uma cobertura de malha estreita na direção da extrusão. As variáveis medidas, tais como a espessura da parede, o diâmetro, a ovalização, a excentricidade, bem como as condições do processo (por exemplo, flacidez) são registadas com precisão, documentadas e posteriormente utilizadas para o controlo automático do processo. Outras vantagens/características: Medição com 100% de cobertura do tubo na gama de diâmetros de 25 a 630 mm (três tamanhos) Espessura da parede de 2 a 125 mm (consoante o material) Deteção de secções finas no interior do tubo 100% de documentação da produção de acordo com as especificações
