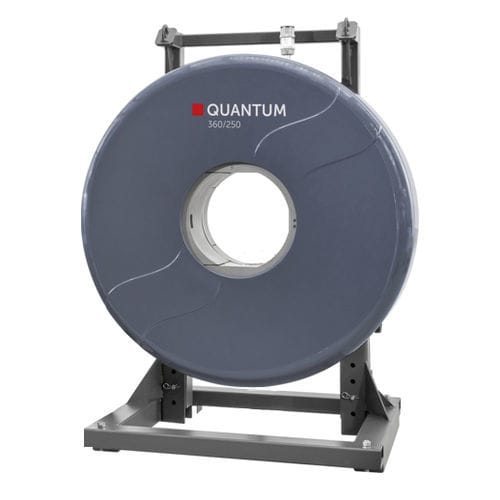

Sistema de medição de espessura

de diâmetrode circunferênciaa laser

A tecnologia Terahertz utiliza a mais recente tecnologia laser de impulsos ultracurtos THz. Isto permite a medição de espessuras de camadas a partir de 100 µm com uma taxa de medição de 100 Hz. Os terahertz situam-se no espectro electromagnético entre a radiação infravermelha e as microondas. Nos sistemas QUANTUM, os impulsos terahertz são gerados opticamente com a ajuda de um laser, obtendo-se assim uma frequência muito elevada com uma ampla largura de banda. As principais aplicações são a medição de películas finas ou medições de multicamadas. Nos sistemas em linha, um sensor inverte à volta do tubo. Assim, a cobertura corresponde a 360° em toda a circunferência do tubo. Além disso, devido à baixa energia dos fotões, os terahertz não são ionizantes. Outras vantagens/características: Elevada frequência de medição e grandes gamas de medição da espessura da parede Medições de espessura de parede, diâmetro e multicamadas Análise de processos/automatização de processos e documentação completa em sistema de base de dados Interface de dados de processo padronizada (OPC-UA) Centragem automática da mecânica de medição e focagem automática do sensor THz
