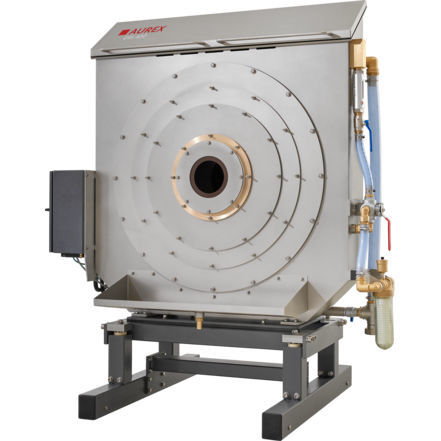

Sistema de medição de espessura

de diâmetrode trincaspara tubos de plástico

Na medição ultra-sónica, os sinais da gama de frequências ultra-sónicas são gerados, transmitidos, recebidos (ecos) e depois processados e avaliados. Com base na medição do tempo de trânsito dos ecos ultra-sónicos reflectidos na parede exterior e interior do tubo, bem como nas superfícies de fronteira potencialmente existentes (no caso de tubos multicamadas), é possível calcular as espessuras das camadas individuais. Para tal, é necessário o meio de acoplamento da água, bem como uma electrónica de avaliação ultra-sónica digitalizada e precisa. Os sistemas ultra-sónicos AUREX combinam uma elevada precisão e uma operação simples para a medição da espessura da parede e do diâmetro. Isto significa que os tubos de camada única e os tubos coextrudidos podem ser medidos de forma fiável até uma espessura de camada de, pelo menos, 0,05 mm. A interacção entre a medição e o controlo assegura a estabilização global do processo de produção e uma produção eficiente. A detecção precoce de secções finas e espessas e o correspondente ajuste na matriz conduzem a uma redução adicional dos custos de produção. Os sistemas AUREX estão disponíveis para a medição da geometria de 0,5 a 3.000 mm de diâmetro e para a medição de 100% da espessura da parede e detecção de defeitos até 630 mm de diâmetro. Vantagens: Informação detalhada do produto (espessura da parede, diâmetro, excentricidade, ovalidade) Verificação contínua da conformidade com as especificações do produto Automatização do processo através do controlo da espessura da parede, do diâmetro, do peso por metro e da produção em massa Produção consistente devido à espessura constante da parede e à centralização dos tubos e mangueiras Economia de material de até 5%
