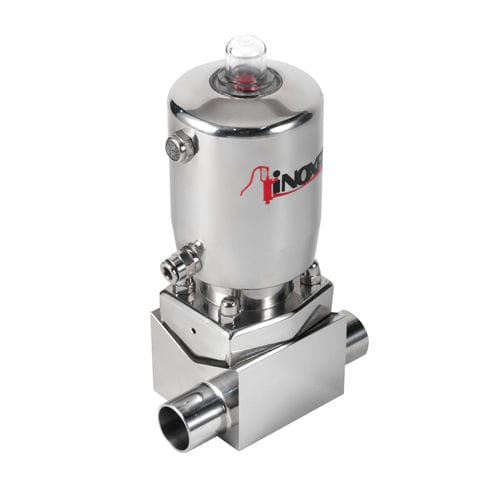

Válvula de diafragma NDL
manualpneumáticade assento

válvula de diafragma
válvula de diafragma
Guardar nos favoritos
Comparar


Características

Tipo
de diafragma
Acionamento
manual, pneumática
Corpo
de assento, modular, em aço inoxidável
Aplicações
higiênica
Outras funções
de saída
Outras características
convencional, asséptica
DN

MÁX: 76,1 mm
(2,996 in)

MÍN: 12,7 mm
(0,5 in)

Pressão

6 bar, 8 bar, 10 bar
(87 psi, 116 psi, 145 psi)

Temperatura

MÁX: 140 °C
(284 °F)

MÍN: -20 °C
(-4 °F)

Descrição

As válvulas de diafragma NDL (Non Dead Leg T Valve) de acionamento manual ou pneumático foram especialmente concebidas para serem usadas em processos assépticos na indústria farmacêutica. A sua principal aplicação são os pontos de uso para laços de água purificada (PW) ou água para injetáveis (WFI). O diafragma permite o fecho entre o corpo e a tampa. Não existe qualquer contacto com o ambiente exterior e, por isso, a válvula é adequada para processos assépticos. Com o fecho da válvula, o compressor pressiona o diafragma sobre o assento do corpo. Com o movimento do compressor, o diafragma deforma-se e é forçado sobre a área do assento, no centro do corpo, fechando a passagem do fluxo do produto. A válvula pode ser acionada manual ou pneumaticamente, sendo controlada por cabeçotes e eletroválvulas. Ao contrário de uma válvula de diafragma standard, cuja função é o fecho de uma linha, a válvula tipo NDL tem como função o fecho de uma saída de produto da linha principal. Graças ao design deste tipo de válvula, o espaço morto num ponto de uso, comparativamente a uma válvula de diafragma normal, é reduzido ao mínimo. Esta condição é preferida em normas como a ASME BPE de farmácia. Espaço morto
