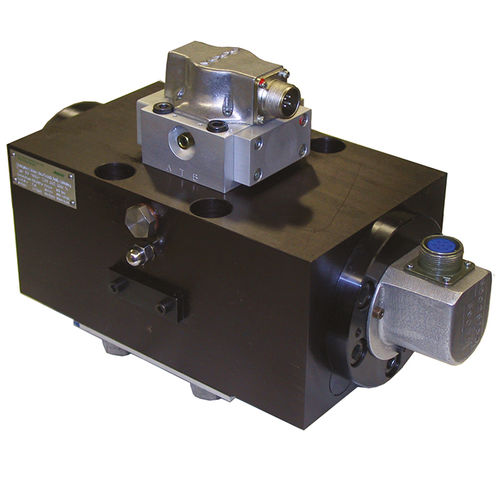

Válvula de pistão

com servoacionamentode controlepara óleo

Para fornecer o envelope de desempenho necessário em cada eixo de teste, o actuador e a servo-válvula devem ser correctamente dimensionados e configurados. Diferentes testes requerem diferentes características de desempenho, tais como uma força dinâmica, um deslocamento, uma frequência de teste ou uma velocidade específica. De acordo com os requisitos, o tipo e o tamanho da servo-válvula desempenham um papel fundamental na obtenção de uma boa precisão de controlo ao nível de desempenho identificado. A servoválvula é, portanto, um componente fundamental na concepção de qualquer sistema de ensaio. Soluções A Instron oferece uma gama completa de servo-válvulas de 5 litros a 2400 litros/minuto que podem ser instaladas nos actuadores lineares e rotativos Hydropuls para satisfazer uma vasta gama de aplicações de ensaio. Até 60 litros/minuto, oferecemos uma variedade de servo-válvulas de 2 estágios com feedback mecânico e eléctrico, fabricadas de acordo com as nossas especificações. Estão disponíveis colectores para instalar até quatro destas válvulas num único actuador, proporcionando um desempenho de resposta elevada até 250 litros/minuto por actuador. De 250 a 2400 litros/minuto, a Instron desenvolveu uma gama de válvulas de 3 estágios. As características destas válvulas foram optimizadas para proporcionar o melhor desempenho possível em aplicações de teste quando combinadas com os actuadores Hydropuls. Estão também disponíveis versões especiais destas válvulas para aplicações que requerem características de controlo específicas. Para aplicações como o teste de amortecedores, em que são necessárias velocidades elevadas e controlo de precisão a baixa velocidade, é possível instalar válvulas de 3 e 2 fases num canal de controlo, utilizando um colector de comutação para seleccionar a válvula necessária.
