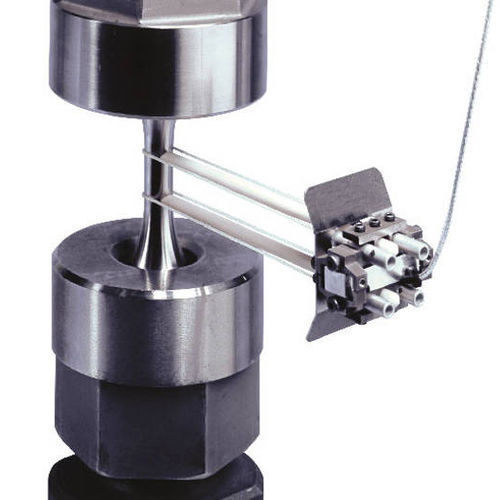

Extensômetro para altas temperaturas 2632 series

axial

Há muitos tipos diferentes de extensômetros de alta temperatura disponíveis. O tipo de instrumento depende do tipo de teste (tração a quente, fluência, LCF etc.) e do tipo de sistema de aquecimento utilizado (forno de tubo bipartido, forno de tubo reto, forno de porta lateral de entrada ou câmara ambiental). O PSH8MS é normalmente utilizado em aplicações de tração a quente com fornos do tipo tubo e consiste em uma unidade de medição separada e um conjunto de braços de suspensão. A unidade de medição utiliza um LVDT com curso fixo que permanece fora do forno, os braços estão localizados principalmente dentro do sistema de aquecimento e fixam o corpo de prova à unidade de medição. As séries 3448, 3548 e 2632 de instrumentos são instrumentos de strain gauge projetados para testes de tensão de alta temperatura, compressão e fadiga usando um forno de porta lateral de entrada. Os braços são varetas de cerâmica que passam através do forno e entram em contato com a amostra. Dependendo do tipo do modelo, o extensômetro é fixado à amostra com cabo cerâmico, ou com mola / montagem contrabalançada.
