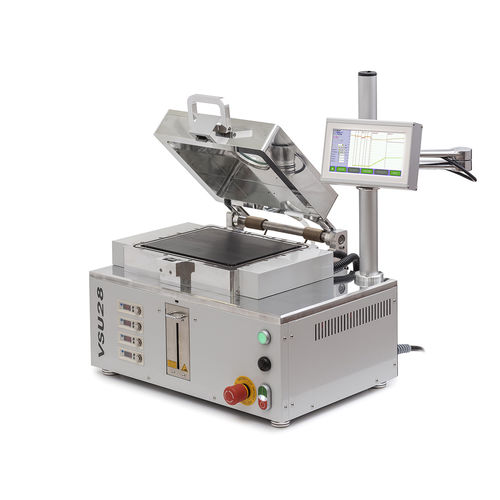

Máquina de soldagem fraca por refusão VSU28

a vácuopara componentes eletrônicos

Forno programável de solda e brasagem a vácuo com área de aquecimento 260x210mm. Lâmpadas infravermelhas colocadas sob (ou opcionalmente, também acima) da placa de ferramentas aquecem-na. A placa de ferramentas em forma de retângulo com dimensões de 260x210mm pode ser produzida de qualquer material adequado também com aberturas personalizadas para luminárias dentro dela. O design permite o carregamento da placa de ferramentas no interior da câmara juntamente com as peças nela contidas - adequado para a produção em série. Resfriamento do processo por meio de fluxo de nitrogênio que sopra do fundo da câmara contra a placa de ferramentas. A câmara em si é resfriada a água. O resfriador de água externo é necessário, se não for encomendado com o rack de montagem MR23CP. Ambiente de processo - nitrogênio, gás inerte, ácido fórmico, formando gás Temperatura máxima - 650°C Área de aquecimento - 260 x 210 mm Placa de aquecimento - amovível: grafite, alumínio, etc. Folga acima da chapa de aquecimento - 50mm com simples / 60mm com aquecimento duplo Aqueça / arrefeça a rampa - 250°C/min Desvio de controle - +/- 0.5°C Elementos de aquecimento - Lâmpadas de aquecimento infravermelho 8x/16x em uma ou duas filas Controlo de aquecimento - individual/ajustável em cada lâmpada de aquecimento Arrefecimento da placa de aquecimento - fluxo de nitrogénio Medição de temperatura - até 4x termopares do tipo K com posicionamento livre Medição de pressão - transmissor de pressão integrado Vácuo máximo - 5x10-2 mbar Bubbler de ácido fórmico - recipiente de 40 ml, integrado no painel frontal Refrigeração do corpo da câmara - mistura água/etilenoglicol Porta de visualização da tampa - 80 mm / não disponível com aquecimento duplo Visor - LCD de 7" com ecrã táctil Software para PC - registro de processos, transferência de receitas, etc. Interface do usuário - controle remoto sobre I/Os de relé Dimensões - ver layout
