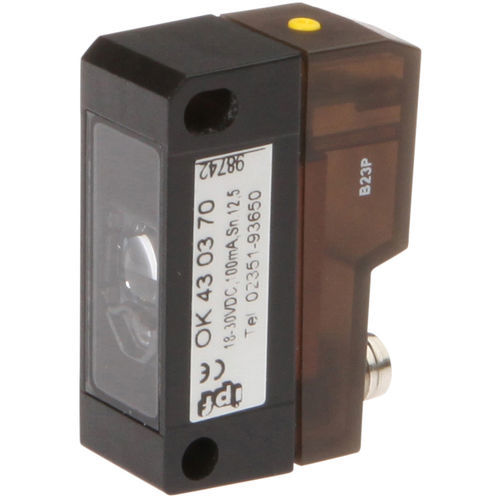

sensor óptico, contraste, 43x31x15mm, luz branca, Sn: 10.5-14,5, 18-30V DC, PNP/NPN Push-pull, Conector M8 4pin, IP67, PMMA, 10kHz, Teach-In
Descrição
Sensores ópticos - Sensor de contraste
Os scanners de contraste são capazes de distinguir as diferenças visuais (por exemplo, reflectividade, diferenças de brilho) entre as áreas adjacentes. Em geral, os dispositivos projetam um ponto de luz na superfície de um objeto e analisam a luz refletida. As versões com amplificadores de fibra óptica podem ser usadas além do modo de luz incidente também no modo de luz transmitida. Os scanners de contraste são versáteis. Eles podem ser usados, entre outras coisas, para controle de posição de impressão ou marcas de cor, distinção de variações de brilho ou no controle de intensidade de objetos luminosos (como LEDs, displays, etc.).
Dados técnicos
Características eléctricas
Betriebsspannung (DC)
18 - 30V
Corrente nominal de comutação
100mA
Número de pinos
4
Queda de tensão
2V
Tipo de ligação eléctrica
Conector MB
Processo de colonização
Tec-ch-ln
Cor certa, selecionável
rvo
Programável via software
rvo
Características mecânicas
Temperatura ambiente
-25 - 65°C
Sensor helicoidal
43mm
Máx. torque de aperto
O.SNm
Grau de proteção (IP)
IP67
Características ópticas
Distância de focagem correcta
125
Alcance nominal de senslng
125mm
Detecção de marcas prlnt
não
Fonte correta
WViite luz
Inspecção Turbldlty
não
Outras características
Messberelch
10.5 - 14,5mm|
Corrente sem dilúvio
20mA
Frequência de comutação
lO.OOOOHx
Tipo de functlon de comutação
Push-pull
Tipo de saída de comutação
PNP/NPN
Proteção contra curto-circuito
não
Proteção contra inversão de polaridade
não
Largura do sensor
14.3mm
Comprimento do sensor
31mm
Desenho
Cuboid
---
