Sensor de distância cilíndrico MAXREFDES174

a laserde pequenas dimensõesrobusto

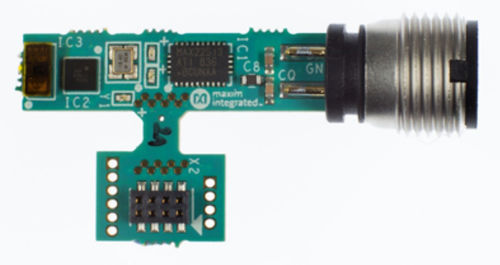

O MAXREFDES174# é um desenho de referência de sensor de distância IO-Link® completo e de alta precisão, que fornece medições precisas para distâncias até 4m. Construído num factor de forma industrial, o desenho de referência faz uso de um sensor de alcance laser de tempo de voo (ToF) disponível comercialmente. Neste desenho, um microcontrolador Renesas RL78 (R5F10E8EALA) faz a interface entre o sensor de distância e o transceptor do dispositivo MAX22513 IO-Link. O MAX22513 apresenta um regulador interno de alta eficiência DC-DC, dois LDOs internos, e protecção integrada contra sobretensões para comunicações robustas numa área de PCB muito pequena sem necessidade de componentes de protecção externa, tais como díodos TVS. O MAX22513 está num pacote TQFN de 28 pinos, permitindo que o MAXREFDES174# tenha uma pegada minúscula de apenas 1,2 pol. (3cm) de comprimento. O desenho é protegido contra a polaridade inversa utilizando a protecção activa integrada de polaridade inversa da MAX22513. O regulador interno de corda DC-DC reduz significativamente a dissipação de energia, e os dois reguladores LDO integrados no MAX22513 geram 3,3V e 5V, o que reduz o número de componentes externos necessários e poupa espaço. O MAX22513 também apresenta drivers de baixa resistência (C/Q e DO/DI) para reduzir ainda mais a dissipação de energia, permitindo que este desenho de referência consuma uma potência mínima com uma dissipação térmica muito baixa. Este sensor utiliza a pilha de dispositivos IO-Link IQ2 Development® para comunicar com qualquer mestre compatível com IO-Link versão 1.1. Características: -Em conformidade com a IEC 61131-9 -Desenvolvimento IQ2 IO-Link Stack -IO-Link Versão 1.1 Compatível -Mede distâncias até 4m
