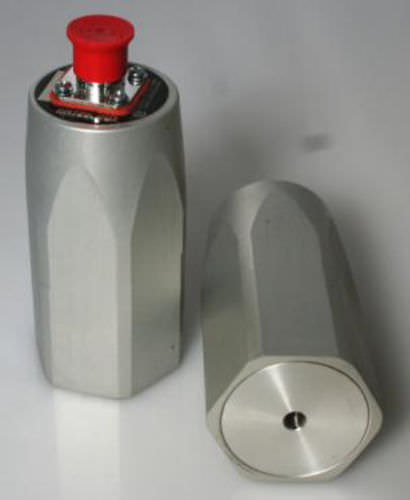

Sensor de vibração magnético 544
de bobina móvel

sensor de vibração magnético
sensor de vibração magnético
Guardar nos favoritos
Comparar


Características

Tecnologia
magnético, de bobina móvel
Frequência

MÁX: 1.000 Hz

MÍN: 14 Hz

Descrição

TRANSDUTOR DE VELOCIDADE O sensor de vibração IRD Balancing Model 544 é um transdutor de velocidade sísmica com uma bobina móvel em um campo magnético permanente. O Modelo 544 é adequado para uma grande variedade de aplicações de monitoramento manual e contínuo devido ao seu alto rendimento, baixa impedância, ampla resposta de freqüência e construção robusta. A caixa de alumínio anodizado é à prova de água, à prova de poeira e aceitável para uso em áreas perigosas da Divisão 2. Uma variedade de acessórios está disponível. Instalação: 1. O eixo sensível pode ser orientado em qualquer direção. 2. A superfície de montagem deve ser plana e lisa (mínimo diâmetro = 2 3/8 in). 3. O eixo do pino de montagem deve ser perpendicular ao eixo de montagem à superfície. 4. Apenas aperto de mão. 5. O pino conector A é tanto o sinal como a terra da caixa; o pino conector B é sinal. ESPECIFICAÇÕES GERAIS Frequência Resposta 14 a 1.000 Hz dentro de ± 8% @ 70°F (21°C) Sensibilidade 1080 ±10% mV/in/s (42,52 mV/mm/s) Amplitude Máxima 125 mils pk-pk a 70 Hz 30 g acima de 70 Hz Impedância R=2 k L= 0.7H @ 70° F (21° C) Campo Magnético Sensibilidade 0.15 in/s/Gauss Fator de amortecimento 0,7 (crítico) @ 70° F (21° C) Transverso Resposta Menos de 5% (média) entre 10 e 1000 Hz Caixa Impermeável e à prova de pó Conector de 2 pinos (10SL-4P) Caixa de ligação à terra e sinal de terra comum Montagem ¼" - 28 furos roscados, ¼" profundidade Montagem Orientação Qualquer Peso 1,3 libras. (0,59 kg) Temperatura Gama -40 a 500° F (-40° a 260° C)

---
