ACELERÓMETRO

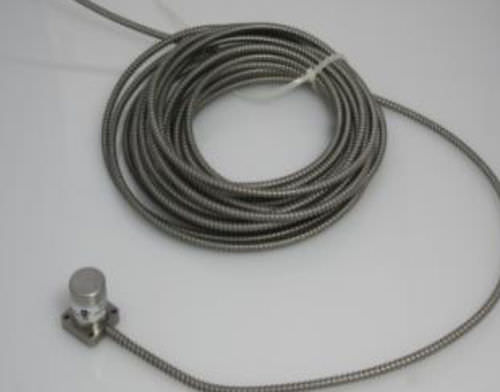

O IRD modelo 942 é um acelerômetro sísmico de estado sólido para montagem permanente em máquinas. Foi projetado para suportar ambientes industriais agressivos, incluindo altas temperaturas e fluidos salpicantes. As amplas faixas de frequência e amplitude do 942 acomodam a maioria dos tipos de máquinas rotativas. O pequeno tamanho do 942 permite a instalação perto dos rolamentos, e o cabo blindado integral elimina problemas frequentemente encontrados com conectores.
O 942 possui um amplificador interno de baixa impedância capaz de transmitir um sinal de vibração com precisão sobre cabos de até vários milhares de metros de comprimento, ideal para grandes instalações com equipamento de processamento de sinais centralizado. Uma tensão de polarização DC na saída permite o teste remoto da continuidade do cabo
e operação adequada. O 942 pode ser montado directamente na máquina ou numa placa de montagem opcional que se fixa à máquina com um parafuso ¼- 28.
ESPECIFICAÇÕES GERAIS
Frequência
Resposta
5 Hz a 2 kHz ± 10% @ 70°F (21°C)
Sensibilidade 100 mV/g ± 10% @ 100Hz
Campo Magnético
Sensibilidade
100 µg/Gauss
Saída
Impedância
100 Ohms
Dinâmico
Gama
.001-75 g de pico
Ressonante
Frequência
22 kHz, montado, nominal
Transverso
Resposta
5%, média
Caixa de aterramento isolada do circuito
Energia
Requisito
+16 a +26 VDC
Diodo de corrente constante de 1 a 4 mA
Polarização de saída +10 a +18 VDC
Material do estojo Série 300, aço inoxidável
Ambiental
Proteção
Classe I, II, III, Divisão I, Grupos A. B,
C, D, E, F, G
Localização perigosa no interior ou exterior,
com barreira de segurança
Faixa de temperatura
-40 a 300° F
-40 a 149° C
---
