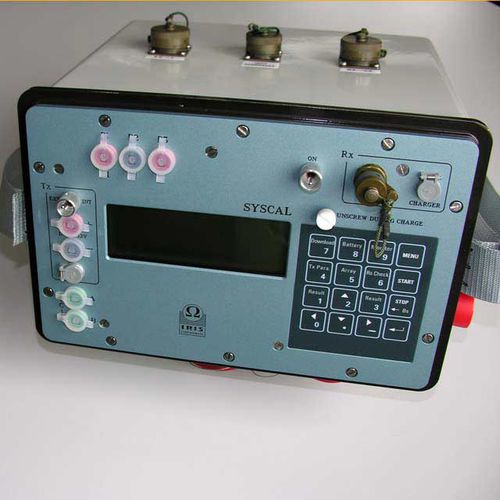

Instrumento de medição da polarização induzida Syscal R1 Plus Switch

de resistividadeda cargabilidadede salinidade

O medidor de resistividade SYSCAL R1 Plus foi especificamente concebido para a exploração de profundidade média. Combina uma fonte de alimentação, um transmissor de até 200W ou 1200Vpp de tensão de saída e um receptor de 2 canais numa única unidade; a sua compacidade torna-o uma ferramenta eficaz para pesquisas intensivas de resistividade. Os diferentes cartões de comutação permitem trabalhar com 24 (Switch-24) até 72 (Switch-72) eléctrodos. Para aplicações de imagem, a Iris Instruments propõe diferentes cabos multi-core padrão para serviço pesado (5 traços - 10m, 10 traços - 5m e 10 traços - 10m). Cabos personalizados também podem ser montados para matrizes especiais ou aplicações não-standard. As sequências de medição podem ser configuradas através da interface do instrumento ou através do software para PC Electre Pro (fornecido com o Syscal). O Electre Pro permite que os operadores desenvolvam e interroguem seqüências 2D, 3D, downhole e rolo longas antes de entrar em campo, ajudando a minimizar possíveis erros de coleta de dados. Os dados medidos podem ser descarregados e processados antes da inversão através do software para PC (Prosys II, fornecido com o Syscal). A medição é totalmente automática, controlada por um microprocessador: correção automática de auto-potencial, alcance automático, empilhamento digital para melhoria do sinal, visualização de erros em caso de problemas no procedimento. A memória interna pode armazenar informações completas sobre intensidade, tensão, resistividade, capacidade de carga IP, parâmetros geométricos e número de estação. Um link serial permite a transferência dos dados para um microcomputador para a plotagem e interpretação dos dados.
