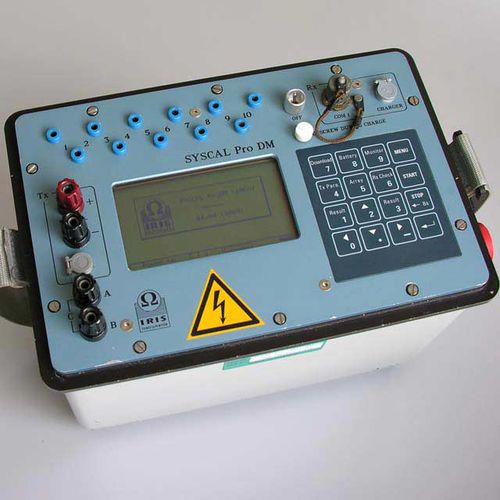

Instrumento de medição de resistividade Syscal Deep Marine

da polarização induzidada cargabilidadeelétrico

Em ambiente de água doce, o Syscal Pro padrão pode ser utilizado para a elaboração de perfis de resistividade marinha. No entanto, em ambiente altamente condutivo, é necessária uma variante modificada com maior saída de corrente. Graças aos seus 10 canais de recepção, o Syscal Pro Deep Marine permite a recolha simultânea de 10 pontos de dados de resistividade correspondentes a 10 níveis de profundidade. O curto tempo de injeção de corrente permite o registro de um conjunto de 10 resistividades a cada cerca de 2 segundos; torna esta ferramenta muito eficiente para este tipo de levantamento. Uma serpentina robusta com 13 tomadas de grafite pode ser fornecida. Os espaçamentos típicos dos eléctrodos são 5, 10 e 15m. Dependendo da profundidade da coluna de água, o flâmula pode ser flutuado perto da superfície da água ou submerso perto do fundo do mar. Os sistemas GPS podem ser conectados diretamente à unidade SYSCAL Pro Deep Marine graças a uma porta de dados serial/USB; assim, a posição dos eletrodos para cada ponto de medição será conhecida com precisão. O GPS específico também oferece um transdutor de eco-sonda que pode ser conectado diretamente ao PC; nesse caso, o software irá integrar os dados de resistividade com as coordenadas GPS e a batimetria. Os dados, gravados pelo SYSCAL Pro Deep Marine, são continuamente transferidos para um laptop por comunicação serial/USB. Simultaneamente, os valores de resistividade são exibidos em tempo real, numérica e graficamente (seção 2D da resistividade).
