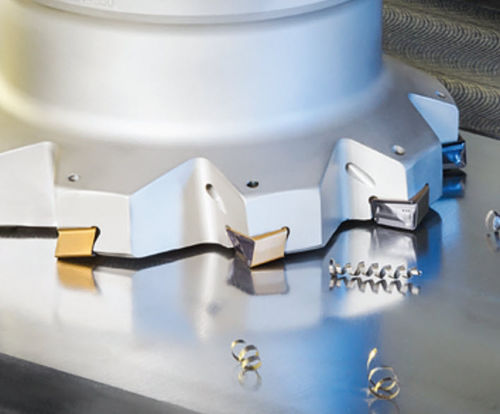

Fresa três tamanhos HTF series

com pastilhas de cortede faceamentode acabamento

As novas fresas HTF D...-R-LN10 possuem pastilhas standard HTP LN...1006 de fixação tangencial com 4 arestas de corte. A elevada qualidade da superfície é obtida graças a uma fixação muito rígida das pastilhas, juntamente com a aresta raspadora longa e recta. Além disso, as pastilhas são posicionadas em locais graduais na fresa, tanto na direcção radial como axial. Este design especial faz com que cada pastilha corte apenas uma pequena parte do material nas direcções radial e axial. Características Concebida para aplicações de fresagem de acabamento para uma qualidade de superfície extra fina - até 0,1 Ra (μm) Transporta uma pastilha fixada tangencialmente com um grande efeito raspador Cada canto da pastilha está localizado a um diâmetro e altura variáveis Permite a maquinação de semi-acabamento e fresagem extra fina numa única passagem Design à prova de vibrações Tempo de preparação reduzido, uma vez que o efeito alisador é obtido sem a necessidade de ajustar o alisador A pastilha standard HTP LN.. 1006 que foi originalmente concebida para êmbolos é agora utilizada para a nova aplicação de acabamento Furos de refrigeração direccionados para cada uma das arestas de corte Revestimento especial de protecção polido no corpo da fresa para um fluxo ininterrupto de aparas e protecção contra a corrosão e o desgaste Notas para técnicos e programadores CNC A pastilha marcada com 1 define o diâmetro nominal da ferramenta. A ranhura 2 na parte frontal da ferramenta aponta para a cavidade que transporta a pastilha localizada na saliência axial máxima (marcada com o número maior). O ajuste axial da ferramenta deve ser efectuado de acordo com esta pastilha. Como o deslocamento axial entre cada pastilha consecutiva é de 0,05 mm, a profundidade máxima de corte para cada ferramenta pode ser calculada multiplicando o número de dentes da ferramenta por 0,05 mm.
